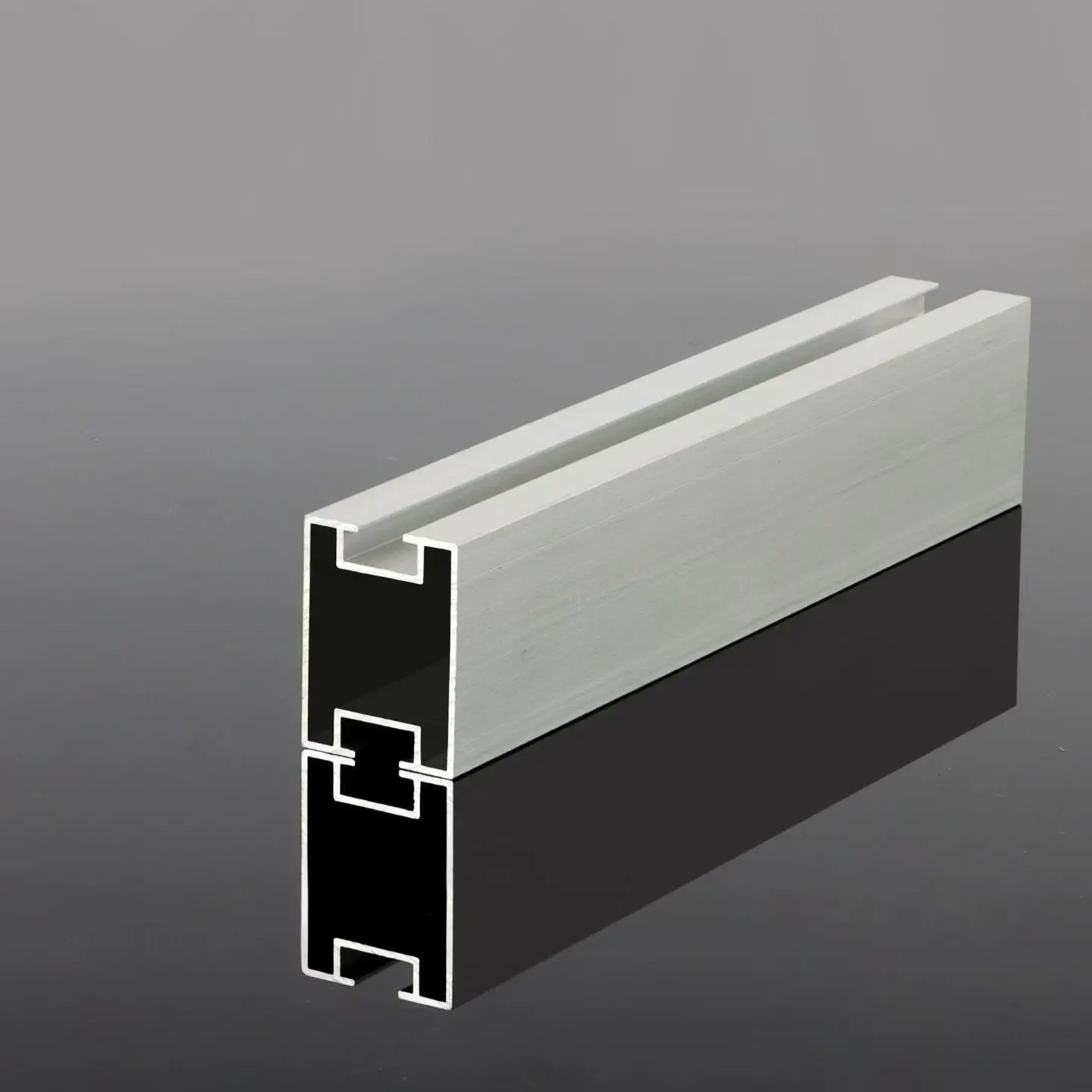

سكة التوجيه بدون أضلاع هي نوع من قضبان التثبيت الفولاذية المشكلة على البارد مع مقطع عرضي خالٍ من الأضلاع المتصلبة. في القضبان الكهروضوئية المعززة القياسية، توفر الأضلاع المستمرة التي تمتد على طول المقطع الجانبي - والتي يتم تشكيلها من خلال مراحل التثقيب والثني الإضافية على خط التشكيل - صلابة الانثناء اللازمة. تقضي القضبان غير المقواة على هذه العمليات، مما يؤدي إلى ملف تعريف بسيط للقناة؛ في حين أن هذا يقلل من صلابة الانثناء، فإن التصميم مناسب للمشاريع ذات أحمال الرياح والثلوج المعتدلة والمساحات التي تم التحقق منها هيكليًا.
من خلال حذف تشكيل الأضلاع، يتم استهلاك شريط فولاذي أقل لكل متر من السكة النهائية. بالنسبة للمشاريع التي يتم فيها تسعير أنظمة التركيب بالطن ويكون السقف مزودًا بقدرة تحمل احتياطية، فإن هذا يوفر توفيرًا مباشرًا في تكلفة الهيكل العام.
يتم التخلص من مراحل تثقيب الأضلاع والانحناء الثانوي اللاحق. مع عدد أقل من عمليات التشكيل، تصبح دورة الإنتاج أسرع وأكثر قابلية للتنبؤ بها، مما يسهل الالتزام بالمواعيد النهائية لتسليم الدفعات الصغيرة والأوامر المتكررة.
يؤدي الوزن الذاتي المنخفض إلى تقليل الحمل الميت الذي تتحمله المدادات وألواح السقف. بالنسبة للأسقف الفولاذية المطلية بالألوان ذات سعة التحميل الاحتياطية المحدودة، يمكن أن يكون هذا العامل هو العنصر الحاسم في جدوى تصميم نظام التثبيت.
يستوعب ملف تعريف القناة البسيط لسكة التوجيه غير القابلة للكسر المشابك المتوسطة والمشابك النهائية الكهروضوئية القياسية؛ لا يقتصر المستخدمون على الملحقات الخاصة، مما يسمح بمصادر تنافسية.
يضمن الشريط الفولاذي المجلفن بالغمس الساخن تغطية المقطع العرضي بالكامل - بما في ذلك الأطراف المقطوعة وفتحات الحفر في الموقع - بطبقة زنك موحدة ومتماسكة جيدًا. يتضمن العرض القياسي ضمانًا ضد التآكل لمدة 15 عامًا؛ وللبيئات الجوية القاسية، يتوفر شريط فولاذي من الزنك والألومنيوم والمغنيسيوم (Zn-Al-Mg) مع ضمان لمدة 25 عامًا.
يسهل المظهر الجانبي خفيف الوزن على العمال النقل، والقطع حسب الطول، والحفر في موضعه، مما يؤدي بشكل فعال إلى تقصير نافذة تركيب السقف للمشاريع الموزعة.
| غرض | مواصفة |
| منتج | سكة توجيه Ribless - سكة تثبيت PV فولاذية مشكلة على البارد |
| قسم | قناة عادية (قسم U)، لا توجد أضلاع متصلبة |
| مادة | شريط فولاذي مجلفن بالغمس الساخن |
| تشكيل | ملفوف على البارد، خالي من الأضلاع، ومقطع بالطول |
| المعالجة السطحية | تراجع الساخنة المجلفن]؛ شريط Zn-Al-Mg متاح عند الطلب |
| ضمان ضد التآكل | 15 سنة (مجلفن بالغمس الساخن) / 25 سنة (زن-المغنيسيوم) |
| أبعاد القسم | أعطنا الامتداد وحالة التحميل وسنوصي بقسم |
| الأطوال القياسية | قطع لطول التعبئة والنقل |
| توافق الملحقات | المشابك المتوسطة الكهروضوئية القياسية والمشابك النهائية |
| تجهيز المرحلة الثانية | القطع حسب الطول والحفر داخليًا حسب الرسم الخاص بك |
| موك | 1 × حاوية 20GP؛ أوامر محاكمة أصغر قابلة للتفاوض |
| مهلة | 7-15 يوم عمل بعد استلام الوديعة |
| شروط التجارة | فوب ميناء تيانجين الجديد / CFR / CIF |
| قسط | 30% T/T إيداع، الرصيد مقابل نسخة من B/L |
غالبًا ما تكون الأسطح التي تستخدم صفائح معدنية شبه منحرفة أو صفائح معدنية ذات قدرة تحمل محدودة؛ إن الوزن الذاتي المنخفض لقضبان التوجيه الخالية من الأضلاع يقلل بشكل مباشر من الحمل على السطح. إلى جانب مشابك السقف المعدنية، يكون التثبيت سريعًا وتكلفة نظام الأرفف منخفضة، مما يجعل هذا اختيارًا قياسيًا لمشاريع C&I على الأسطح الحساسة للتكلفة.
بالنسبة لمشاريع الأسقف الخرسانية الصابورة ذات السعة المركبة الصغيرة إلى المتوسطة وأحمال الرياح/الثلوج المعتدلة، فإن وظيفة السكة هي ببساطة نقل الأحمال بين نقاط الدعم - يكون شكل القناة العادي (غير المعزز) مناسبًا تمامًا.
مناسبة للمشاريع التي تقل قدرتها عن 10 ميجاوات في السهول ذات أحمال الثلوج والرياح المنخفضة؛ في مشاريع "تكافؤ الشبكة" هذه، فإن فعالية تكلفة نظام الأرفف (المحسوبة بالطن) هي التي تقود التصميم.
أسطح المنازل الريفية ومباني المصانع الصغيرة؛ مع عدد أقل من الوحدات وامتدادات أقصر، يوفر المظهر الجانبي غير المعزز أفضل نسبة أداء من حيث التكلفة.
مناسبة للمواقف البسيطة ذات الأحمال المنخفضة. إن سكة التوجيه الخالية من الضلع غير مناسبة لأسطح المرآب الطويلة ذات الأحمال الثقيلة - مثل هذه الهياكل تتطلب مقاطع جانبية معززة أعمق، والتي نقترح تصميمًا بديلاً لها.
يجب تسوية القضبان وإبقائها في خط مستقيم. إذا تمت محاذاة الصف بشكل غير صحيح، فسوف ترث الوحدات هذا الخطأ، مما يؤدي إلى خلق ضغط مركز داخل التجميع والذي يظهر في النهاية كتشوه طويل المدى.
يمكن أن يؤدي عزم الدوران الزائد إلى سحق وتشويه القضبان ذات الجدران الرقيقة، بينما يؤدي عزم الدوران غير الكافي إلى الارتخاء التدريجي أثناء التدوير الحراري. يؤدي التشديد إلى القيم المحددة للمشروع إلى منع حدوث كلتا المشكلتين.
تتوسع القضبان وتتقلص مع تغيرات درجات الحرارة؛ إن ترك فجوات في المفاصل يمنع التشكيلات من الالتواء أو التشوه بسبب التقلبات الموسمية.
يمكن أن يسبب الاتصال المباشر بين القضبان المجلفنة وألواح الفولاذ المطلية تآكلًا كهروكيميائيًا؛ حشية العزل تكسر هذا الزوج الجلفاني.
يؤدي خلط المعادن في المفاصل إلى إنشاء زوج كلفاني حيث يتآكل المكون ذو مساحة السطح الأصغر أولاً. يجب أن تكون مواد التثبيت متوافقة مع طلاء السكة.
يتمتع القسم الأوسط من سكة التوجيه الخالية من الضلع بأقل صلابة هيكلية. إذا كان الدوس على السكة أمرًا لا مفر منه أثناء العمل، فقم بالخطوة مباشرة فوق نقطة الدعم. بالنسبة للمشاريع التي تتطلب الوصول المتكرر إلى السقف للصيانة، يرجى إبلاغنا مسبقًا حتى نتمكن من التوصية بقسم أعمق للملف الشخصي.
ج: قم بتقييم ظروف الموقع أولاً، وليس الكتالوج فقط. تعتبر سكة التوجيه الخالية من الأضلاع مناسبة للأسقف الفولاذية الملونة الصناعية/التجارية، والأسقف المسطحة الصغيرة ذات الصابورة، والأسطح السكنية، والمحطات المثبتة على الأرض (حتى 10 ميجاوات تقريبًا) في المناطق ذات أحمال الرياح والثلوج المعتدلة. إذا كان المشروع يقع في منطقة ذات كثافة ثلجية عالية أو منطقة معرضة للأعاصير، أو يتضمن امتدادات طويلة غير مدعومة، فإن الاختيار الصحيح هو السكك الحديدية المقواة أو التشكيل الجانبي الأكثر سمكًا.
ج: نعم، نحن ندعم القطع والتثقيب المخصص، ويمكن شراء القضبان بشكل منفصل بدون نظام التركيب الكهروضوئي الكامل. يتم الاحتفاظ بالمواصفات القياسية في المخزون، بينما يتم تصنيع المواصفات غير القياسية وفقًا لمعايير رسم المشروع.
ج: تأتي القضبان المجلفنة بالغمس الساخن مع ضمان ضد التآكل لمدة 15 عامًا؛ يوفر خيار الزنك والألومنيوم والمغنيسيوم (Zn-Al-Mg) ضمانًا لمدة 25 عامًا ويوصى به للمناطق الساحلية أو غيرها من البيئات الجوية القاسية. يغطي كلا خياري الضمان أداء الطلاء في ظل ظروف التشغيل الكهروضوئية العادية في الهواء الطلق.
ج: نعم، ونحن نوصي بشدة بإجراء هذه الحسابات لملفات التعريف غير المعززة. يرجى تزويدنا بتخطيط الوحدة، وتصميم أحمال الرياح والثلوج، والتباعد المخطط للسكك الحديدية؛ سيقوم فريقنا الفني بالتحقق من الامتداد والملف التعريفي المناسبين - وإذا كانت القضبان غير المقواة غير مناسبة للموقع، فسوف نقوم بإبلاغك مباشرة.
ج: أربع نقاط مهمة: تسوية كل صف من القضبان ومحاذاته قبل تثبيتها؛ تشديد المشابك على عزم الدوران المحدد للمشروع بدلاً من الاعتماد على الشعور؛ ترك فجوات التوسع عند نقاط الاتصال؛ وتجنب تمامًا الدوس على مركز القضبان غير المقواة، حيث أن منطقة منتصف الامتداد لديها أقل صلابة. يتم تضمين تعليمات التثبيت والتعامل مع كل طلب، وفريقنا الفني متاح للإجابة على الأسئلة طوال عملية التثبيت.
