تعد قضبان التوجيه هي المكونات الأساسية الحاملة لأنظمة تركيب الخلايا الكهروضوئية، والتي تستخدم في المقام الأول لتأمين وترتيب الوحدات الكهروضوئية الشمسية؛ يتم استخدامها عادةً مع أدوات التثبيت مثل المشابك والمسامير. يتميز خط إنتاج السكك الحديدية الشامل الخاص بنا بنوعين رئيسيين من المواد - الفولاذ (المجلفن بالغمس الساخن وسبائك الزنك والألمنيوم والمغنيسيوم) وسبائك الألومنيوم - ويشمل مختلف المقاطع العرضية، بما في ذلك القضبان على شكل حرف H، والقضبان غير المضلعة، والقضبان ذات الأشكال المخصصة. تتحمل هذه القضبان حمولة الوحدات الكهروضوئية وتنقل القوى إلى أعمدة التثبيت أو قواعد السقف. إنها مناسبة للتركيبات الكهروضوئية الموزعة على أسطح القرميد الفولاذي الملون والأسطح الخرسانية المسطحة، بالإضافة إلى مواقف السيارات الكهروضوئية وبعض محطات الطاقة الكهروضوئية المثبتة على الأرض.
تتوفر حواجز التوجيه بمواد مختلفة - مثل سبائك الألومنيوم، وسبائك Zn-Al-Mg، والفولاذ المجلفن بالغمس الساخن - لتناسب ظروف المشروع المتنوعة، بما في ذلك المواقع الداخلية والساحلية، والبيئات عالية الملوحة، والمواقع ذات القيود على أحمال السقف، ومحطات الطاقة ذات الامتداد الكبير.

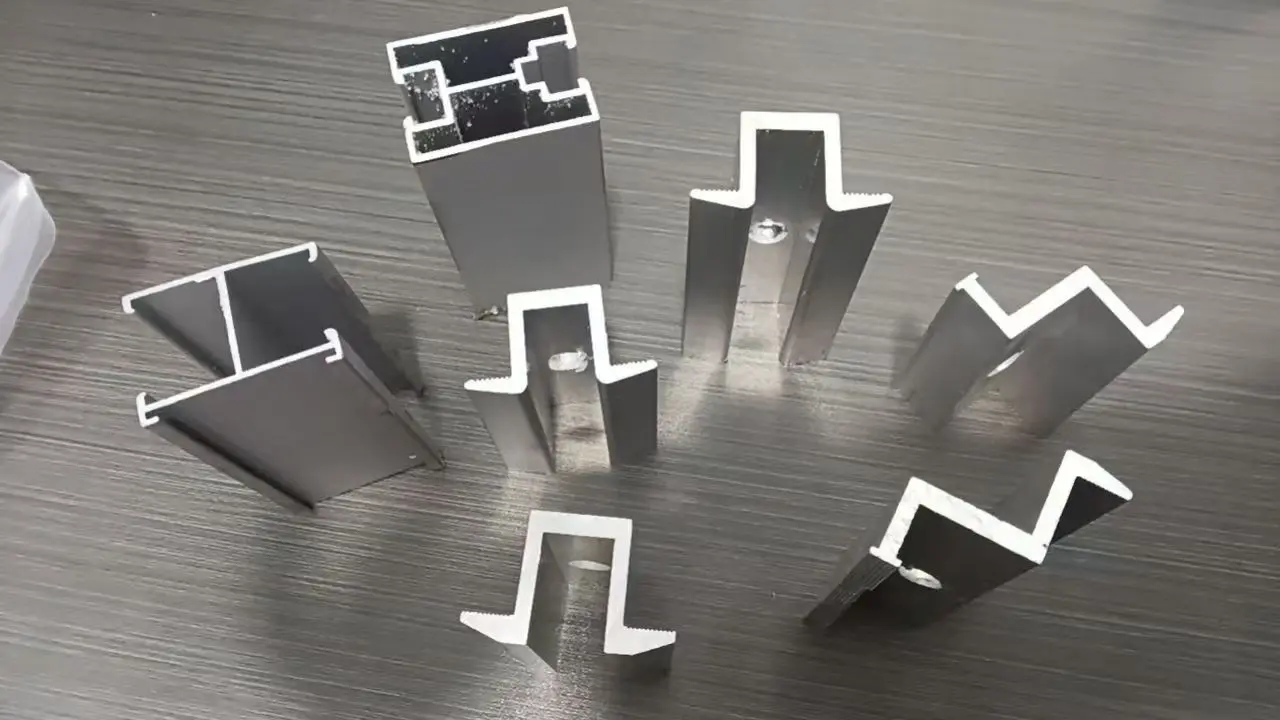

يتضمن ملفات تعريف قياسية على شكل C وH وU، ومقاطع جانبية خفيفة الوزن غير مضلعة، وأشكال مخصصة غير قياسية، مما يضمن التوافق مع كل من المشروعات التقليدية والتطبيقات التحديثية المتخصصة.
يدعم القطع ذو الطول الثابت، والتثقيب باستخدام الحاسب الآلي، وتصنيع التشكيلات الجانبية المخصصة. نحن لا نقتصر على المنتجات القياسية الجاهزة ويمكننا تصنيع المكونات لتلبية متطلبات رسم المشروع المحددة.
يتم تصنيع قضبان التوجيه والمشابك (المشابك المتوسطة/النهاية) والمثبتات المصنوعة من الفولاذ المقاوم للصدأ ومكونات التأريض داخل الشركة. وهذا يضمن درجة عالية من التوافق بين الملفات والملحقات، مما يقلل من أخطاء التجميع في الموقع.
يتم تخزين المواصفات القياسية للتسليم السريع. يتمتع مصنعنا بقدرة إنتاجية سنوية تبلغ 200,000 طن، وهو قادر على التعامل مع الإمدادات السائبة لمحطات الطاقة ذات الحجم الكبير.
يلغي الحاجة إلى مصدر منفصل عن مصانع الألمنيوم والصلب. نحن نقدم مجموعة كاملة من القضبان والملحقات المطابقة، مما يؤدي إلى تبسيط عملية الشراء بأكملها.
| عنصر المعلمة | المواصفات الفنية |
| المواد الأساسية الاختيارية | سبائك الألومنيوم 6063-T5 / شريط فولاذي S350GD Zn-Al-Mg / فولاذ مجلفن بالغمس الساخن Q355 |
| المعالجة السطحية | أنودة / طلاء Zn-Al-Mg / جلفنة بالغمس الساخن |
| أنواع الأقسام الرئيسية | نوع H، نوع C، نوع U، خفيف الوزن وغير معزز، أقسام ذات شكل خاص مخصص |
| سمك الجدار الشخصي | سبائك الألومنيوم: 1.2-2.0 مم؛ الصلب: 1.0-1.5 ملم (قابل للتخصيص) |
| طول التسليم القياسي | 4 م، 6 م؛ قطع مخصص لأي طول متاح |
| وحدات متوافقة | مجموعة كاملة من الوحدات الكهروضوئية أحادية البلورية وPERC وTOPCon |
| الملحقات الداعمة | المشابك الوسطى، المشابك الطرفية، مثبتات الفولاذ المقاوم للصدأ، مكونات التأريض |
| سيناريوهات التطبيق | أسطح القرميد الفولاذي الملون، وأسطح المنازل الخرسانية، ومحطات الطاقة المثبتة على الأرض، والمواقف الكهروضوئية، والمشاريع الكهروضوئية المجددة ذات الشكل الخاص |
| المعايير المعمول بها | المعيار الصيني GB، المعيار الأوروبي EN؛ شهادات المواد المتاحة |
يتم التحقق من درجات المواد لكل دفعة من قضبان التوجيه لضمان عدم استخدام مواد معاد تدويرها أو غير نقية؛
تضمن فحوصات تحمل الأبعاد والفحوصات الموضعية على سماكة الطلاء المؤكسد أن المعالجة السطحية تلبي المعايير؛
3. تتوفر تقارير الخصائص الميكانيكية للملفات الشخصية عند الطلب؛
4. يمكن توفير تقارير اختبار الطرف الثالث (على سبيل المثال، TUV، SGS) لتلبية متطلبات عطاءات المشاريع الخارجية والإقرارات الجمركية.
نحن نساعد في اختيار نموذج قضبان التوجيه بناءً على أحمال الرياح والثلوج الخاصة بالمشروع، وظروف السقف، والمناخ المحلي؛ يمكن إرسال عينات مادية للتحقق من المواد والمقطع العرضي والتشطيب السطحي؛ نحن نقدم وثائق عطاءات المشروع، بما في ذلك مواصفات المنتج وتقارير الاختبار؛ بالنسبة للعملاء في الخارج، فإننا نقدم توصيات مصممة وفقًا للمعايير المحلية.
بالنسبة للطلبات المخصصة، نقوم بإنشاء رسومات المعالجة لتسجيل خروج العميل قبل بدء الإنتاج؛ أثناء الإنتاج، نقدم صورًا أو مقاطع فيديو لفحص المواد الخام، ومعالجة الملفات الشخصية، والفحوصات الفورية للمنتج النهائي حتى يتمكن العملاء من تتبع التقدم؛ تتضمن الشحنات قائمة تعبئة كاملة وشهادة المواد؛ نحن نقدم خيارات تغليف متنوعة، بما في ذلك التغليف المطاطي المقاوم للمطر لمنع الضرر أثناء النقل؛ للطلبات المحلية، نقوم بترتيب التسليم المباشر بالشاحنات إلى موقع المشروع؛ بالنسبة لطلبات التصدير، فإننا نساعد في التوثيق الجمركي الكامل وندعم شروط التجارة المختلفة (على سبيل المثال، FOB).
في حالة حدوث ضرر (مثل الخدوش أو التشوه) أثناء النقل، فإننا نقوم بتقييم الوضع بسرعة عند استلام صور التحقق ونرتب لاستبدال قطع الغيار أو الحل المتفق عليه بشكل متبادل؛ نحن نقدم أدلة التثبيت الشاملة، بما في ذلك المخططات ونصائح التثبيت الرئيسية؛ يقدم فريقنا الفني الدعم عن بعد لحل أي مشكلات تتم مواجهتها أثناء التثبيت.

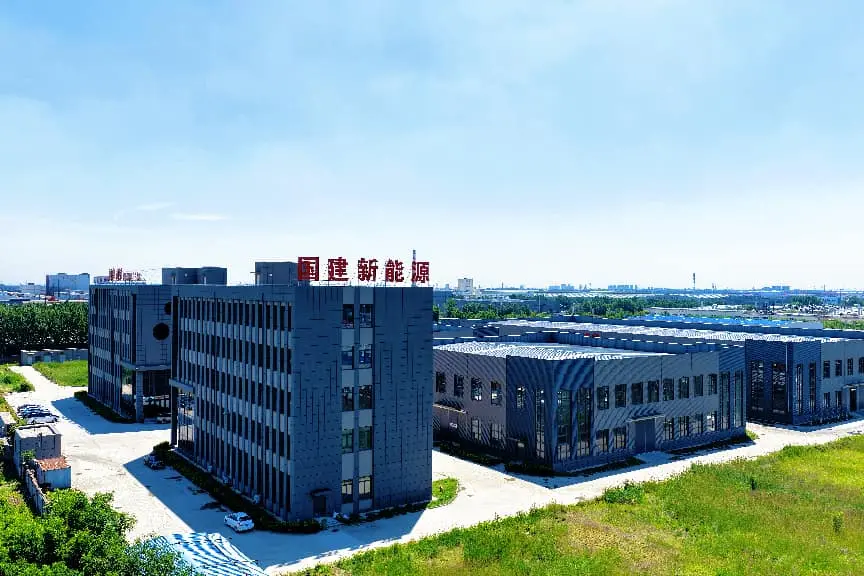

يقع مصنعنا في قاعدة Daqiuzhuang الصناعية في Jinghai، Tianjin، بالقرب من ميناء Tianjin؛ وهذا يسمح بتسليم الشاحنات مباشرة إلى مواقع المشاريع المحلية والتخليص الجمركي والشحن المناسب لطلبات التصدير. نحن نحافظ على شراكات مستقرة وطويلة الأمد مع مصانع بثق الألمنيوم، مما يضمن إمدادًا موثوقًا بالمواد الخام ويضمن عدم استبدال درجات المواد أبدًا. نحن ننفذ مراقبة الجودة الشاملة طوال العملية بأكملها، ونجري عمليات تفتيش متعددة بدءًا من تناول المواد الخام وحتى إرسال البضائع التامة الصنع. نقوم في الوقت نفسه بتصنيع القضبان الفولاذية (قضبان على شكل حرف H، وقضبان ذات شكل خاص، وقضبان بدون ضلع)، مما يسمح للعملاء بالحصول على ملحقات التثبيت الفولاذية وقضبان سبائك الألومنيوم في متجر شامل؛ وهذا يقلل من تكاليف الاتصالات المرتبطة بإدارة الموردين المتعددين، ونحن نتعامل مع الطلبات بجميع أحجامها.
ج: الملحقات قابلة للتبديل إذا كانت الفتحات المستعرضة متطابقة؛ ومع ذلك، فإن الاتصال المباشر بين الفولاذ والألومنيوم يسبب التآكل الكهروكيميائي، لذلك يجب تركيب حشوات عازلة عند خلط المواد.
ج: الملامح مغطاة بطبقة واقية. يتم تغليف الدفعة بأكملها بغشاء مطاطي مقاوم للمطر ومثبتة بواقي حواف ورقية صلبة؛ يتم أيضًا تعزيز الملامح الطويلة بإطارات خشبية لتقليل مخاطر الخدوش أثناء النقل.
ج: لا، يختلف. تأتي القضبان المصنوعة من الزنك والألمنيوم والمغنيسيوم والقضبان الفولاذية المجلفنة بالغمس الساخن مع ضمان ضد التآكل لمدة 25 عامًا، في حين تتمتع قضبان سبائك الألومنيوم المؤكسدة بضمان ضد التآكل لمدة 20 عامًا؛ يرجى تأكيد شروط الضمان المحددة قبل تقديم الطلب.
ج: يمكن تخصيص حواجز التوجيه بمقاطع عرضية محددة، مع مراعاة الحد الأدنى لكميات الطلب (MOQ) لإنشاء قالب البثق؛ ومع ذلك، فإن التعديلات البسيطة مثل تعديلات الطول أو التثقيب لا تتطلب قوالب جديدة ولها متطلبات موك أقل.
ج: لن تنزلق المقاطع القياسية ذات الشقوق المقترنة بالمشابك المتوافقة؛ تحتاج إلى توفير سمك المكون حتى نتمكن من مطابقة المشبك الصحيح. لا ينصح بخلط الملحقات من ماركات مختلفة.
ج: قم بتخزينها في منطقة جافة وجيدة التهوية وتجنب التعرض للمطر أو المياه الراكدة. يجب أن تكون المقاطع الجانبية مرتفعة عن الأرض - لا تضعها مباشرة على الأوساخ أو الطين - ولا ينبغي إزالة الطبقة الواقية قبل الأوان.
