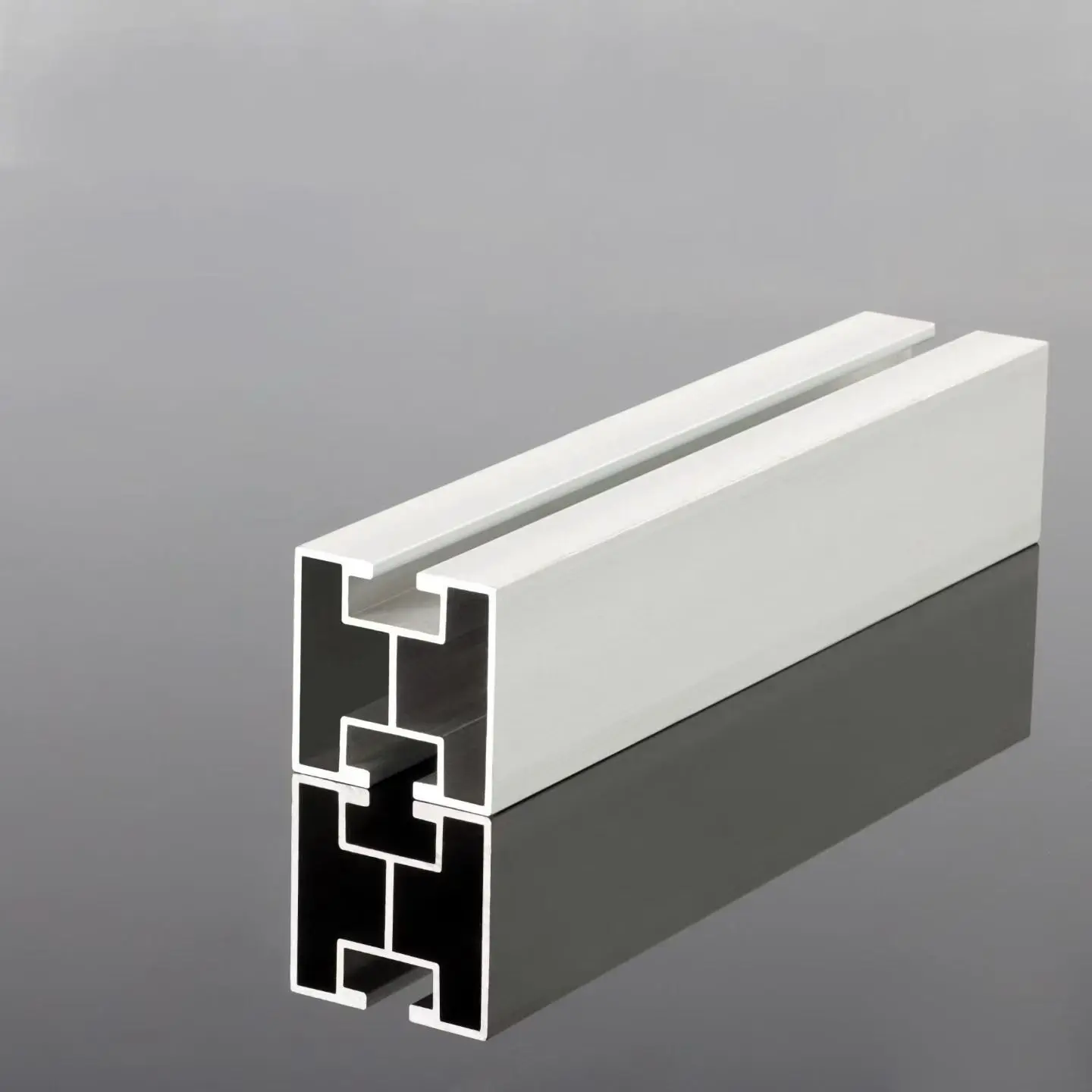

يمكن أن تتصرف القضبان التي تظهر متطابقة على المخططات بشكل مختلف تمامًا بمجرد تثبيتها في مصفوفة على سطح منحدر: تتسع المسافات بين المدادات وتتغير مسارات التحميل، مما يتسبب في انحناء الشكل المستقيم تدريجيًا أو التواء بين الدعامات. غالبًا ما يؤدي هذا التشوه إلى اختلال الوحدة النمطية وارتخاء المشابك بمرور الوقت؛ تم تصميم قضبان التوجيه المعززة خصيصًا لمعالجة هذه المشكلة. تقوم شركة Guojian بتصنيعها باستخدام عملية التشكيل البارد المتكاملة مع الأضلاع الطولية المستمرة، مما يجعل التسليح جزءًا لا يتجزأ من الفولاذ نفسه.
تخدم الأضلاع غرضًا واحدًا: تعزيز مقاومة الشكل للانحناء والالتواء دون مضاعفة الوزن. نظرًا لأن القضبان يتم تشكيلها على البارد في مسار واحد، فإن الأضلاع تعمل بشكل مستمر على طول الطول بالكامل؛ يؤدي غياب اللحامات عند نقاط التسليح إلى القضاء على المناطق المعرضة للصدأ المبكر أو التشقق تحت أحمال الرياح الدورية. ببساطة، يتم وضع الفولاذ الإضافي في مكان استراتيجي تمامًا حيثما تكون هناك حاجة إليه لمواجهة لحظات الانحناء.
يعتمد اختيار المواد والطلاء على ظروف الموقع، وليس على العادة. تشكل طبقات الزنك والألومنيوم والمغنيسيوم (ZAM) طبقة واقية كثيفة يمكن أن تنتقل لتغطية الحواف المقطوعة، مما يجعل قضبان التوجيه المعززة المطلية بـ ZAM الخيار الموصى به للمشاريع الساحلية ومشاريع الطاقة الشمسية ومشاريع المد والجزر. تظل الجلفنة بالغمس الساخن حلاً فعالاً من حيث التكلفة لمحطات الطاقة الداخلية القياسية، في حين تتوفر خيارات "الفولاذ الأسود" (غير المطلي) للمشترين الذين يفضلون تطبيق المعالجات السطحية الخاصة بهم لاحقًا.
يوفر المظهر الجانبي المعزز المتكامل قدرة تحمل أعلى لكل كيلوغرام. يتيح ذلك للمشاريع الموجودة على الأسطح تعزيز القوة الهيكلية مع الحفاظ على الوزن الساكن تحت السيطرة - وهي فائدة مباشرة عندما تكون هوامش أحمال البناء ضيقة.
ZAM للبيئات ذات الرطوبة العالية أو رش الملح، والغلفنة بالغمس الساخن لمحطات الطاقة القياسية، والفولاذ الأسود للمشاريع التي تتطلب طلاءًا محليًا. يأتي إصدار ZAM مع ضمان ضد التآكل لمدة 25 عامًا، والإصدار المجلفن بالغمس الساخن مع 15 عامًا، ويحمل الهيكل نفسه ضمانًا لمدة 10 سنوات.
يستوعب المقطع العرضي على شكل قناة لسكة التوجيه المعززة مسامير T مباشرة؛ يمكن تعديل مواضع المكونات عن طريق تحريكها على طول السكة، مما يلغي الحاجة إلى إعادة الحفر. تأتي المشابك والموصلات المطابقة من خطوط الإنتاج الخاصة بنا، مما يؤدي بشكل فعال إلى إزالة المورد بالكامل من سلسلة التثبيت الخاصة بك.
يتم تنفيذ عمليات التثقيب والقطع واللحام داخل الشركة وفقًا للرسومات. القضبان المعززة جاهزة للتركيب الفوري عند الوصول، مما يقلل من عمليات الطحن والقطع والحماية من التآكل في الموقع - وهو أمر بالغ الأهمية لمحطات الطاقة الجبلية النائية حيث تترجم كل ساعة عمل يتم توفيرها إلى وفورات حقيقية في التكلفة.
| غرض | مواصفة |
|---|---|
| مادة | الصلب الكربوني المشكل على البارد |
| بناء | قسم متكامل مشكل على البارد + أضلاع متكاملة مستمرة |
| خيارات الطلاء | الزنك والألومنيوم والمغنيسيوم (ZAM) / المجلفن بالغمس الساخن / تشطيب أسود (غير مطلي) |
| أقصى سمك | 12 ملم |
| قسم | قسم مخصص لكل رسومات العملاء |
| طول | قطع لطول وفقا للرسومات |
| إبزيم | فتحة متوافقة مع مسامير T؛ المشابك والموصلات المتوسطة/النهائية المنتجة ذاتيًا |
| ضمان | ضمان ضد التآكل: 25 عامًا لـ ZAM، و15 عامًا للجلفنة بالغمس الساخن؛ الضمان الهيكلي: 10 سنوات |
| موك | 1 × حاوية 20GP؛ أوامر المحاكمة قابلة للتفاوض |
| مهلة | 7-15 يوم عمل بعد استلام الودائع |
| شروط التجارة | فوب / كفر / سيف |
تم تصميم حواجز التوجيه المقواة للمواقع التي تقترب فيها الملفات القياسية من حدود حملها. تغطي التطبيقات أدناه سيناريوهات التحميل التي نواجهها بشكل متكرر.
تؤدي التضاريس المتموجة إلى أحمال متفاوتة من الرياح والثلوج. يضمن المظهر الجانبي المعزز بقاء المصفوفة مستقيمة عبر مسافات مختلفة - وهو السبب وراء بقاء المشابك آمنة حتى في العامين الثاني والثالث من التشغيل.
إن بيئات الهواء الطلق، والتقلبات الكبيرة في درجات الحرارة اليومية، وظروف الأرض الرطبة، كلها تعمل على تسريع عملية التآكل. يتحمل طلاء ZAM هذه الضغوط البيئية، بينما يتعامل المظهر الجانبي المعزز مع الأحمال الإضافية المرتبطة بمسافات أطول فوق الماء أو المحاصيل.
يشكل رش الملح الاختبار النهائي للقضبان. هنا، يقاوم المظهر السميك والمعزز ضغط الرياح، بينما يؤخر طلاء ZAM التآكل من الخارج إلى الداخل؛ ونظرًا لأهمية كلا المطلبين، نوصي بتحديد كلا الميزتين.
تُخضع الأنظمة أحادية المحور والثنائية المحور القضبان للتحميل المتكرر طوال اليوم. تميل المقاطع القياسية إلى التشوه في ظل هذه الظروف، في حين تم تصميم المقاطع المقواة خصيصًا لتحمل الأحمال الدورية.
تتطلب الهياكل المرنة ذات الامتداد الكبير قضبانًا للحفاظ على شكلها مع الحد الأدنى من الدعم الأساسي. تعد الصلابة الهيكلية - وليس القوة فقط - هي العامل الرئيسي في ضمان احتفاظ الوحدات بزاوية الميل المصممة لها. محطات الطاقة الشمسية التجارية والصناعية على الأسطح: تعمل حدود حمل السقف على تقييد الوزن الذاتي، مما يجعل من الضروري زيادة القوة لكل كيلوغرام - وهو بالضبط ما توفره هندسة الأضلاع في فترات طويلة ومتواصلة.
تكديس الدعامات المرتفعة في منطقة مغطاة وجيدة التهوية؛ استخدم حماية الحافة أثناء المناولة لمنع خدوش الطلاء أو تشوه القسم قبل التثبيت.
قم بإزالة جميع الحواف المقطوعة وقم بتطبيق طلاء مضاد للتآكل. وضع الثقوب لتجنب الأضلاع. لا تطحن الضلع نفسه أبدًا - فالضلع هو مصدر القوة، لذا فإن طحنه يتعارض مع غرض شراء هذه السكة.
استخدم فقط القضبان المستقيمة غير التالفة؛ قم بربط أدوات التثبيت وفقًا لمواصفات عزم الدوران القياسية واترك فجوات التمدد عند المفاصل حسب الحاجة. بالنسبة للمشاريع المقامة في المناطق الجبلية أو مناطق المد والجزر أو المناطق الساحلية، تأكد من ثبات الأساس قبل تركيب قضبان التوجيه المعززة.
فحص البراغي بشكل دوري، وتشوه القسم، وحالة الطلاء؛ تقصير فترات التفتيش للبيئات المعرضة لرذاذ الملح. لا تتجاوز أحمال التصميم عند تركيب المعدات المساعدة، وقم على الفور بإصلاح أي تلف في الطلاء.
ج: دع ظروف الموقع هي التي تقرر. بالنسبة للمشاريع الساحلية أو مشاريع الطاقة الشمسية السمكية أو مشاريع المد والجزر، نوصي بـ ZAM - يحمي الطلاء الحواف المقطوعة ويقاوم التآكل الناتج عن رش الملح، مدعومًا بضمان ضد التآكل لمدة 25 عامًا. بالنسبة للمحطات الداخلية القياسية، توفر الجلفنة بالغمس الساخن فعالية ممتازة من حيث التكلفة مع ضمان ضد التآكل لمدة 15 عامًا.
ج: نعم. تعتبر الأقسام المخصصة جزءًا قياسيًا من أعمالنا: نقوم بالتشكيل على البارد وفقًا للرسومات (بسمك يصل إلى 12 مم) ونقوم بالتثقيب والقطع واللحام بالكامل داخل الشركة، وبالتالي يكون المنتج جاهزًا للتركيب عند التسليم.
ج: نحن نقدم ضمانًا ضد التآكل لمدة 25 عامًا لإصدارات ZAM، و15 عامًا للإصدارات المجلفنة بالغمس الساخن، وضمانًا هيكليًا لمدة 10 سنوات لنظام التثبيت.
ج: تحتوي الحاوية 20GP على ما يقرب من 2 ميجاوات من نظام التثبيت الفولاذي، بينما تحتوي الحاوية 40HQ على حوالي 4-5 ميجاوات. يتم تجميع القضبان وحمايتها للنقل البحري. ويمكن التفاوض على أوامر المحاكمة على دفعات صغيرة للمشاريع الأولية.
ج: المصنع معتمد وفقًا لمعايير ISO 9001 وISO 14001 وISO 45001؛ تتوفر تقارير الحساب الهيكلي وتقارير اختبار الطرف الثالث. يرجى إعلامنا بالسوق الوجهة حتى نتمكن من تأكيد الوثائق المحددة المطلوبة.
