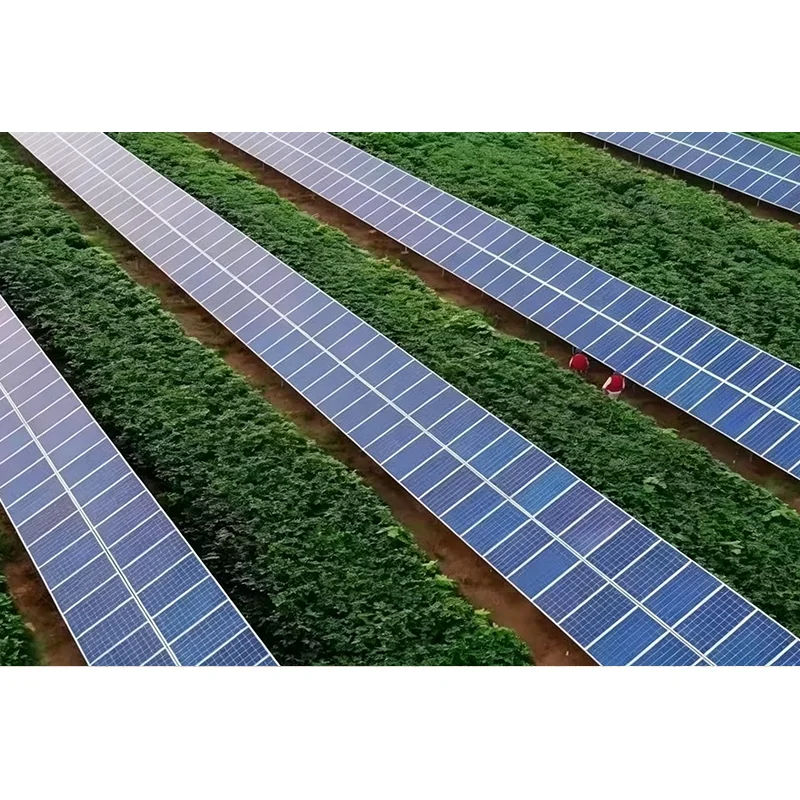

A نظام تعقب الطاقة الشمسية المائل أحادي المحوريسمح للوحدات الكهروضوئية بالدوران حول محور مائل واحد، مما يساعد في الحفاظ على زاوية أكثر ملائمة تجاه الشمس طوال اليوم. بالمقارنة مع التركيب ذو الإمالة الثابتة، يمكن لهذا النهج أن يزيد من الإشعاع الشمسي الذي تتلقاه الوحدات مع الحفاظ على بنية ميكانيكية أبسط من التتبع ثنائي المحور. تشرح هذه المقالة كيفية عمل تعقب المحور المائل، وما هي تحديات المشروع التي يعالجها، وكيف تؤثر مكونات النظام على الأداء، وما يجب على المهندسين ومطوري المشاريع مراعاته عند التخطيط لحل تعقب موثوق. كما يدرس أيضًا ظروف التركيب، والتصميم الهيكلي، واستراتيجيات التحكم، والصيانة، وإنتاجية الطاقة، وقيمة المشروع على المدى الطويل.
تعمل وحدات الطاقة الشمسية الكهروضوئية على توليد الكهرباء عن طريق تحويل ضوء الشمس إلى طاقة كهربائية. ومع ذلك، فإن كمية الإشعاع الشمسي المفيدة التي تصل إلى الوحدة تتغير باستمرار مع تحرك الشمس عبر السماء. يحافظ الهيكل الكهروضوئي ذو الميل الثابت على اتجاه واحد محدد مسبقًا، مما يعني أن زاويته بالنسبة للشمس تكون مثالية فقط خلال فترات معينة.
وهذا يخلق تحديًا عمليًا للمطورين الذين يرغبون في زيادة إنتاج الطاقة دون إدخال تعقيد نظام التتبع ثنائي المحور بالكامل. أنظام تعقب الطاقة الشمسية المائل أحادي المحوريعالج هذه الفجوة من خلال السماح للصفيف الكهروضوئي بالتدوير حول محور مائل واحد.
يُستخدم التتبع أحادي المحور بالفعل على نطاق واسع في التطبيقات الكهروضوئية، خاصة في منشآت الطاقة الشمسية الأكبر حجمًا. أظهرت الأبحاث أن الأنظمة أحادية المحور يمكن أن توفر مكاسب كبيرة من الطاقة مقارنة بالأنظمة ذات الميل الثابت، على الرغم من أن الكسب الفعلي يعتمد بشدة على خط العرض والطقس وهندسة النظام والتظليل وظروف التشغيل. :contentReference[oaicite:0]{index=0}
يضيف تكوين المحور المائل متغيرًا آخر للتصميم: حيث يميل محور الدوران بدلاً من أن يكون أفقيًا أو رأسيًا تمامًا. يمكن أن تكون هذه الهندسة مفيدة بشكل خاص عندما يكون موقع المشروع وخط العرض والتضاريس ومسار الشمس المرغوب فيه مفيدًا للمحور المائل.
نظام تعقب الطاقة الشمسية أحادي المحور المائل عبارة عن هيكل تركيب كهروضوئي تدور فيه الوحدات الشمسية حول محور واحد مثبت بزاوية نسبة إلى سطح الأرض الأفقي.
على عكس هيكل التركيب الكهروضوئي الثابت، لا يتم قفل الوحدات بشكل دائم في اتجاه واحد. تعمل آلية القيادة الآلية على تغيير موضعها الزاوي خلال النهار وفقًا لاستراتيجية التتبع. على عكس جهاز التتبع ثنائي المحور، يستخدم النظام درجة دوران واحدة فقط من الحرية.
تصف الأدبيات التقنية بشكل عام جهاز التتبع المائل أحادي المحور بأنه نظام يقع محور دورانه بين الأفقي والرأسي. يمكن اختيار ميل المحور وفقًا للموقع الجغرافي وهندسة الطاقة الشمسية والمتطلبات الهيكلية وأهداف المشروع. :contentReference[oaicite:1]{index=1}
ويمكن تلخيص المفهوم الأساسي على النحو التالي:
مبدأ التشغيل واضح ومباشر: يقوم جهاز التتبع بتغيير اتجاه المصفوفة الكهروضوئية بحيث تتلقى الوحدات ضوء الشمس بزاوية أكثر ملاءمة خلال أوقات مختلفة من اليوم.
يبدأ النظام النموذجي بمحور هيكلي مدعوم بالأساسات ومجموعات المحامل. يتم تركيب الوحدات الكهروضوئية على أنبوب عزم الدوران أو شعاع هيكلي مكافئ. ثم يقوم المحرك وآلية النقل بتدوير المصفوفة حول المحور المائل.
يمكن لوحدة التحكم استخدام حسابات مبرمجة لموقع الطاقة الشمسية، أو معلومات الوقت، أو الإحداثيات الجغرافية، أو أجهزة الاستشعار، أو مجموعة من هذه المدخلات. تحدد استراتيجية التتبع بعد ذلك الموضع المناسب للمصفوفة.
أثبتت الأبحاث في تتبع المحور المائل أن الدوران الأمثل حول محور مائل يمكن أن يحسن استخلاص الطاقة مقارنة ببعض أساليب التتبع البديلة، خاصة في ظل ظروف جوية وخطوط عرض محددة. :contentReference[oaicite:2]{index=2}
ومع ذلك، لا ينبغي النظر إلى التتبع على أنه زيادة في النسبة المئوية الشاملة. تعتمد فائدة الطاقة الفعلية على بيئة المشروع الكاملة. يجب أن يأخذ جهاز التتبع المصمم جيدًا في الاعتبار مسار الشمس والتضاريس وتكوين الوحدة وتباعد الصفوف والتظليل وظروف الرياح واستراتيجية التشغيل.
يعد نظام تعقب الطاقة الشمسية المائل أحادي المحور الموثوق به أكثر من مجرد إطار دوار. يجب أن تعمل العناصر الميكانيكية والكهربائية والهيكلية وعناصر التحكم معًا.
| عنصر | الوظيفة الأساسية | الاعتبار الرئيسي |
|---|---|---|
| هيكل الدعم | يدعم الوحدات الكهروضوئية ويوزع الأحمال الهيكلية | القوة والصلابة ومقاومة التآكل |
| المحور المائل | يحدد الهندسة الدورانية | زاوية المحور، المحاذاة، الصلابة |
| محرك الأقراص | يوفر حركة دورانية | عزم الدوران والموثوقية واستهلاك الطاقة |
| علبة التروس أو محرك الدوران | ينقل القوة الحركية إلى الهيكل | سعة التحميل والمتانة الميكانيكية |
| المراقب المالي | يحسب ويدير مواقف التتبع | الدقة والتواصل ومنطق التحكم |
| ردود الفعل الموقف | يؤكد موضع الصفيف الفعلي | الدقة واكتشاف الأخطاء |
| مؤسسة | ينقل الأحمال الهيكلية إلى الأرض | ظروف التربة والأحمال وطريقة التثبيت |
| نظام السلامة | يحمي جهاز التعقب أثناء الظروف غير الطبيعية | حماية الرياح، الحدود، التحكم في حالات الطوارئ |
السبب الأكثر أهمية لتثبيت تقنية التتبع هو تحسين العلاقة بين سطح الوحدة وأشعة الشمس الواردة. ومن خلال التحرك خلال النهار، يمكن للمصفوفة التقاط إشعاع شمسي مباشر أكثر من أي هيكل ثابت في ظل ظروف مناسبة.
وقد أبلغت الأبحاث التجريبية عن التتبع المائل أحادي المحور عن مكاسب طاقة قابلة للقياس مقارنة بالأنظمة الثابتة، بينما أظهرت أيضًا أن الأداء يختلف بشكل كبير مع الظروف الجوية. :contentReference[oaicite:3]{index=3}
يمكن لجهاز التتبع ثنائي المحور أن يتتبع الشمس في بعدين، لكن هذا يتطلب حركة ميكانيكية وضوابط ومكونات إضافية. يوفر جهاز التتبع أحادي المحور درجة واحدة من الحركة، مما يخلق بنية ميكانيكية أكثر بساطة.
هذا التوازن بين التقاط الطاقة الإضافية والتعقيد الميكانيكي يجعل التتبع أحادي المحور جذابًا للعديد من المشاريع الكهروضوئية الأكبر حجمًا.
يمكن تكوين محور الدوران المائل وفقًا لهندسة المشروع. يمكن أن يكون هذا مفيدًا للمواقع التي لا يكون فيها ترتيب التتبع الأفقي التقليدي هو الحل الأنسب.
بالنسبة للمشاريع التي تنطوي على تضاريس منحدرة أو معقدة، يصبح التصميم الهيكلي ذا أهمية خاصة. يجب أن يتم تصميم جهاز التتبع وفقًا لظروف الموقع الفعلية بدلاً من مجرد تطبيق تكوين قياسي.
أثبتت الدراسات أن التتبع الأمثل للمحور الواحد يمكن أن يزيد من تجميع الطاقة الشمسية السنوية مقارنة بالتكوينات الكهروضوئية الثابتة. أفاد أحد التحليلات المنشورة لبنية جديدة ذات محور مائل أن الإشعاع الحادث السنوي يعادل 96.40٪ من النظام المرجعي ثنائي المحور النموذجي في ظل ظروف الدراسة. :contentReference[oaicite:4]{index=4}
وينبغي فهم هذه النتيجة على أنها نتيجة بحث في ظل افتراضات محددة وليس ضمان أداء عالمي. تظل المحاكاة الخاصة بالمشروع ضرورية.
يواجه مطورو مشاريع الطاقة الشمسية عادةً العديد من المتطلبات المتنافسة: زيادة إنتاجية الطاقة، والنفقات الرأسمالية المعقولة، والصيانة المحدودة، والتضاريس الصعبة، والطقس المتغير، وعمر التشغيل الطويل.
| عامل | كهروضوئية ثابتة الميل | تتبع مائل أحادي المحور |
|---|---|---|
| حركة الوحدة | لا أحد | محور دوران واحد |
| التعقيد الميكانيكي | قليل | معتدل |
| جمع الطاقة | يحددها اتجاه ثابت | يمكن أن تتحسن في ظل الظروف الشمسية المناسبة |
| صيانة | محدودة بشكل عام | يتطلب فحص المكونات المتحركة |
| نظام التحكم | الحد الأدنى | مطلوب |
| حماية الطقس | التصميم الهيكلي السلبي | يمكن أن يشمل تحديد المواقع الوقائية التلقائية |
| القدرة على التكيف مع الموقع | عالية للتضاريس التقليدية | يمكن تصميمها للتضاريس والهندسة المتخصصة |
وبالتالي فإن الحل الصحيح يعتمد على الأهداف الفنية والمالية للمشروع. يضيف التتبع المكونات ومتطلبات التثبيت، لذلك يجب تقييم إنتاج الطاقة الإضافي مقابل رأس المال الإضافي والصيانة ومتطلبات التشغيل.
لخط العرض تأثير كبير على حركة الشمس الظاهرة. ولذلك يجب تصميم خوارزمية ميل المحور وتتبعه وفقًا لموقع المشروع الفعلي بدلاً من نسخها مباشرة من تثبيت آخر.
تعمل هياكل تتبع الطاقة الشمسية في الهواء الطلق لسنوات عديدة ويجب أن تتحمل الرياح والأمطار وتغيرات درجات الحرارة والأحمال البيئية الأخرى. تعتبر الرياح مهمة بشكل خاص لأن المصفوفة الكهروضوئية يمكن أن تكون بمثابة سطح ديناميكي هوائي كبير.
يجب أن تقوم الهندسة الإنشائية بتقييم وزن الوحدة، وضغط الرياح، وقدرة الأساس، وعزم دوران المحرك، والانحراف، وقوة الاتصال، والسلوك الديناميكي.
تقوم المؤسسة بنقل أحمال التتبع إلى الأرض. ولذلك ينبغي النظر في قدرة تحمل التربة، والظروف الجيولوجية، والمياه الجوفية، ومعدات التركيب، وممارسات البناء المحلية قبل الانتهاء من تصميم الأساس.
تؤثر دقة التتبع على اتجاه المصفوفة الكهروضوئية. يمكن أن تؤدي الأخطاء المفرطة في تحديد المواقع إلى تقليل الفائدة المتوقعة من التتبع، في حين أن متطلبات الدقة الشديدة غير الضرورية قد تزيد من تعقيد النظام.
يجب أن يوازن نظام التحكم العملي بين دقة التتبع وتشغيل المحرك واستهلاك الطاقة وتآكل المكونات وظروف الموقع.
يمكن للصفوف المتجاورة أن تلقي بظلالها على بعضها البعض عندما تكون الشمس منخفضة. يمكن أن تتضمن إستراتيجية التتبع منطق التراجع لتقليل تظليل صف إلى صف خلال فترات محددة.
وهذا مهم بشكل خاص في محطات الطاقة الكهروضوئية الكبيرة حيث يمكن أن تعمل مئات أو آلاف الوحدات بالتوازي.
يجب مراعاة حماية الرياح منذ بداية التصميم الميكانيكي والتحكمي. قد ينتقل جهاز التعقب إلى موضع تخزين محدد مسبقًا عندما تتجاوز ظروف الرياح حدًا محددًا.
يجب تحديد استراتيجية التخزين الفعلية من خلال الحسابات الهيكلية وبيانات الرياح المحلية وهندسة التتبع والمواصفات الهندسية للشركة المصنعة.
يمكن اعتبار نظام التتبع الشمسي أحادي المحور المائل لمجموعة من المشاريع الكهروضوئية حيث يبرر جمع الطاقة الإضافية والقدرة على التكيف في الموقع النظام الميكانيكي الإضافي.
وينبغي التحقق من مدى ملاءمة كل تطبيق من خلال الهندسة الخاصة بالموقع، وتحليل موارد الطاقة الشمسية، والتقييم الهيكلي، والنمذجة المالية.
نظرًا لأن نظام التتبع يحتوي على مكونات متحركة، فيجب أن يبدأ تخطيط الصيانة قبل التثبيت. يمكن للفحص المنتظم تحديد المشكلات قبل أن تتحول إلى إخفاقات كبيرة.
لا يتم تحديد التشغيل الموثوق به بواسطة مكون واحد فقط. تساهم الهندسة الإنشائية واختيار المواد وتكنولوجيا القيادة وجودة وحدة التحكم ودقة التثبيت وإجراءات الصيانة في الأداء النهائي للنظام.
قبل اعتماد حل تتبع مائل أحادي المحور، يجب على فرق المشروع فحص الأسئلة التالية:
تساعد هذه الأسئلة في تحويل اختيار المتتبع من مقارنة المنتج إلى قرار هندسي كامل للمشروع.
بالنسبة لمشاريع تتبع الطاقة الشمسية، تعد المواد الهيكلية جزءًا أساسيًا من أداء النظام على المدى الطويل. يجب أن يجمع هيكل الدعم بين القوة الميكانيكية الكافية واستقرار الأبعاد ومقاومة التآكل واتساق التصنيع والتوافق مع بيئة التثبيت.
شركة غوجيان للصلب (تيانجين) المحدودةيمكن اعتبارها شريك توريد متعلق بالصلب عندما يقوم مصنعو أجهزة تعقب الطاقة الشمسية ومتكاملو المشاريع بتقييم متطلبات المواد الهيكلية. بالنسبة لتطبيقات التتبع، يجب تنسيق اختيار المواد مع التصميم الهيكلي النهائي، وظروف التحميل، ومتطلبات معالجة السطح، وطريقة الاتصال، وبيئة الخدمة المتوقعة.
بالنسبة للمشاريع الكهروضوئية الدولية، يعد الاتساق في مواصفات المواد وجودة الإنتاج أمرًا مهمًا بشكل خاص لأن هياكل التتبع قد تحتوي على العديد من المكونات المترابطة. يمكن للتوثيق المناسب للمواد ومراقبة الجودة أن يدعم التصنيع والتركيب الذي يمكن التنبؤ به بشكل أكبر.
جهاز التتبع الشمسي أحادي المحور المائل هو نظام تركيب كهروضوئي يقوم بتدوير الوحدات الكهروضوئية حول محور واحد مائل بالنسبة للأرض الأفقية. يتبع النظام الشمس باستخدام درجة دوران واحدة من الحرية.
يحافظ نظام التثبيت الثابت على الوحدات في اتجاه واحد، بينما يقوم جهاز التتبع المائل بتغيير زاوية الوحدة أثناء التشغيل. يمكن لهذه الحركة أن تزيد من تجميع الطاقة الشمسية في ظل الموقع المناسب والظروف الجوية.
ويمكن تصميمه لبعض المواقع المنحدرة أو المعقدة، ولكن الملاءمة تعتمد على هندسة التضاريس، وظروف الأساس، وتصميم المتعقب، وترتيب الصف، والتحميل الهيكلي. من الضروري إجراء تقييم هندسي خاص بالموقع.
يمكن أن يؤدي التتبع إلى زيادة جمع الطاقة مقارنة بالنظام الثابت، لكن التحسين الفعلي يعتمد على الموقع والإشعاع الشمسي والطقس وهندسة المتتبع والتظليل واستراتيجية التحكم ومدى توفر النظام. وتظهر الدراسات التجريبية ودراسات المحاكاة المنشورة المكاسب في ظل ظروف محددة بدلا من نسبة مئوية عالمية واحدة. :contentReference[oaicite:5]{index=5}
يغير المحور المائل هندسة حركة المصفوفة ويمكن أن يوفر مسار تتبع أكثر ملاءمة لمواقع معينة وتكوينات المشروع. وينبغي تحديد ميل المحور من خلال الهندسة الشمسية والتحليل الهندسي.
تشتمل المكونات الرئيسية عادةً على الدعم الهيكلي، ومحور الدوران المائل، والمحامل، ومحرك القيادة، وعلبة التروس أو آلية الدوران، وجهاز التحكم، ونظام التغذية المرتدة للموضع، والأساس، والأسلاك، وآليات السلامة.
نعم. نظرًا لأن النظام يحتوي على مكونات ميكانيكية متحركة، يوصى بإجراء فحص منتظم لمحركات الأقراص والمحامل والمثبتات والوصلات الهيكلية والمعدات الكهربائية وأنظمة التحكم ووظائف الحماية.
لا. تعتمد ملاءمة المشروع على موارد الطاقة الشمسية، وخط العرض، والتضاريس، وظروف الرياح، وتكوين الأرض، والمتطلبات الهيكلية، وتكاليف التركيب، وقدرات الصيانة، والإنتاج المتوقع من الطاقة. وينبغي استكمال التقييم الخاص بالمشروع قبل اختيار النظام.
A نظام تعقب الطاقة الشمسية المائل أحادي المحوريوفر نهجًا عمليًا لزيادة التعرض الديناميكي للطاقة الشمسية للوحدات الكهروضوئية مع الاحتفاظ بآلية دوران واحدة. يقدم محوره المائل مرونة إضافية في هندسة النظام ويمكن أن يكون مفيدًا لمواقع وظروف تضاريس محددة.
ومع ذلك، فإن قيمة هذه التكنولوجيا لا تأتي من تتبع الحركة وحدها. تتطلب المشاريع الناجحة قرارات منسقة تغطي هندسة الطاقة الشمسية، والقوة الهيكلية، وهندسة الأساس، وتكنولوجيا القيادة، وخوارزميات التحكم، وإدارة التظليل، وحماية الرياح، وجودة المواد، ودقة التثبيت، والصيانة طويلة المدى.
بالنسبة للمطورين والفرق الهندسية، فإن النهج الأكثر فعالية هو تقييم النظام بأكمله مقابل الموقع الفعلي بدلاً من الاعتماد على رقم عام لكسب الطاقة. ومن خلال الهندسة المناسبة والمواد الهيكلية عالية الجودة، يمكن أن يصبح التتبع أحادي المحور جزءًا مهمًا من التركيبات الكهروضوئية الموثوقة والمنتجة.
يعد اختيار المواد الهيكلية المناسبة خطوة مهمة نحو بناء نظام تتبع كهروضوئي متين. إذا كنت تقوم بتطوير مشروع لتتبع الطاقة الشمسية وتحتاج إلى مواد فولاذية موثوقة أو ترغب في مناقشة المتطلبات الهيكلية الخاصة بالمشروع،اتصل بنافيشركة غوجيان للصلب (تيانجين) المحدودةلمناقشة طلبك ومواصفات المواد ومتطلبات التوريد.
