A دليل السكك الحديديةهو أكثر من مجرد مسار معدني بسيط. إنه مكون دقيق مسؤول عن الحفاظ على الحركة المتحكم فيها والمحاذاة والاستقرار والسلامة في الأنظمة التي تكون فيها الحركة السلسة والمتكررة مهمة. من تركيبات المصاعد إلى المعدات الصناعية، يجب أن تجمع سكة التوجيه الصحيحة بين دقة الأبعاد، والقوة الهيكلية، وجودة السطح، والتركيب الموثوق، والمتانة على المدى الطويل. يشرح هذا الدليل كيفية عمل قضبان التوجيه، وما الذي يحدد أدائها، وكيفية اختيار المواصفات الصحيحة، وما يجب على المشترين التحقق منه قبل تقديم الطلب.
1. دليل أساسيات السكك الحديدية
سكة التوجيه عبارة عن مكون خطي جامد مصمم للتحكم في مسار الجزء المتحرك. بدلاً من السماح لأحد المكونات بالتحرك بحرية في عدة اتجاهات، تقوم السكة بإنشاء مسار سفر محدد وتساعد في الحفاظ على المحاذاة المتسقة طوال العملية.
في أنظمة المصاعد، يتم تثبيت قضبان التوجيه عموديًا داخل العمود لتوجيه عربة المصعد وثقل الموازنة. تضع معايير الرفع الحديثة متطلبات محددة على مادة السكك الحديدية والأبعاد والهندسة وتشطيب السطح والوصلات والانحراف والأداء الهيكلي. على سبيل المثال، يحدد معيار ISO 8100-33:2022 الدرجات والجودة والتفاوتات الأبعادية والهندسية والتشطيب السطحي ومتطلبات التعيين لقضبان التوجيه القياسية من النوع T المستخدمة لعربات الرفع والأثقال الموازنة.

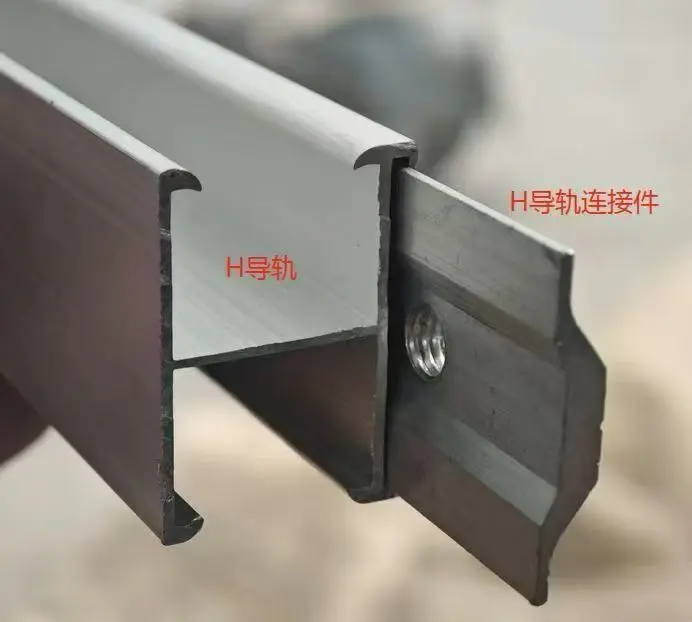

بالنسبة للآلات الصناعية، يمكن أن يصف المصطلح نطاقًا أوسع من مكونات التوجيه الخطي. يعتمد المقطع العرضي الدقيق والمواد والصلابة وطريقة التركيب ومعالجة السطح على الماكينة وبيئة التشغيل.
2. كيف يعمل دليل السكك الحديدية
يأتي أداء سكة التوجيه من التفاعل بين السكة والمجموعة المتحركة وأقواس التثبيت وأحذية التوجيه أو البكرات والمفاصل والهيكل المحيط. كل عنصر يجب أن يعمل معا. لا يمكن للسكك الحديدية عالية الجودة أن تعوض سوء التثبيت أو المحاذاة غير الصحيحة أو أجهزة الدعم غير المناسبة.
الحفاظ على مسار السفر الخاضع للرقابة
توفر السكة سطحًا مرجعيًا ثابتًا. تتبع أحذية التوجيه أو البكرات أو العجلات أو العناصر التوجيهية الأخرى هذا السطح، مما يقلل من الحركة غير المرغوب فيها ويحافظ على محاذاة المعدات.
التعامل مع القوى الجانبية
يمكن أن تؤدي الأحمال المتحركة إلى إنشاء قوى جانبية أثناء التسارع أو التباطؤ أو التحميل أو التفريغ أو الاهتزاز أو التوقف في حالات الطوارئ. يساعد نظام السكك الحديدية التوجيهي الصلب بما فيه الكفاية على مقاومة هذه القوى مع الحد من الانحراف المفرط.
دعم التشغيل السلس
تؤثر استقامة السكك الحديدية وحالة السطح بشكل مباشر على سلوك المكون المتحرك. يمكن أن يؤدي سوء الهندسة أو الأسطح التالفة أو التلوث أو أقسام السكك الحديدية المرتبطة بشكل غير صحيح إلى زيادة متطلبات الضوضاء والاهتزاز والتآكل والصيانة.
بالنسبة لتطبيقات المصاعد، يتطلب المعيار EN 81-20 على وجه التحديد أن تتحمل قضبان التوجيه ومفاصلها وملحقاتها الأحمال والقوى المرتبطة بالتشغيل الآمن، في حين يجب أن تظل الانحرافات خاضعة للتحكم بشكل كافٍ لتجنب التداخل مع الأبواب أو أجهزة السلامة أو المكونات المتحركة.
3. تطبيقات السكك الحديدية الرئيسية
يتم استخدام قضبان التوجيه حيثما تكون هناك حاجة إلى حركة خطية أو رأسية يمكن التحكم فيها. على الرغم من أن قضبان توجيه المصعد هي من بين الأمثلة الأكثر شهرة، إلا أن المبدأ الهندسي الأساسي ينطبق على العديد من الصناعات.
| طلب | الوظيفة الأساسية | اعتبارات هامة |
|---|---|---|
| مصاعد الركاب | توجيه السيارة وثقل الموازنة | المحاذاة، راحة الركوب، القوة، الانحراف، جودة السطح |
| مصاعد الشحن | التحكم في الحركة تحت الأحمال الثقيلة | القدرة على التحمل، والصلابة الهيكلية، والمتانة |
| المعدات الصناعية | توفير التوجيه الخطي القابل للتكرار | اتجاه التحميل، السرعة، التآكل، دقة التركيب |
| أنظمة مناولة المواد | توجيه المنصات والمكونات المتحركة | التشغيل المستمر والتلوث والوصول إلى الصيانة |
| آلات الأتمتة | الحفاظ على تحديد المواقع الدقيقة للمكونات | التسامح الأبعاد، والانتهاء من السطح، والتكرار |
| أنظمة الرفع المتخصصة | التحكم في الحركة العمودية أو المائلة | ظروف التحميل، ومتطلبات السلامة، والتعرض البيئي |
في تركيبات المصاعد، لا تعد قضبان التوجيه مجرد مكونات لتحديد المواقع. يمكنهم أيضًا التفاعل مع أنظمة السلامة أثناء ظروف التشغيل غير الطبيعية. على سبيل المثال، تتطلب لوائح المصاعد في كاليفورنيا تزويد عربات المصاعد وأثقال الموازنة بقضبان توجيه وتحديد المتطلبات المتعلقة بمواد السكك الحديدية والأقسام والدعامات وأدوات التثبيت والأداء الهيكلي.
4. المواد والتصنيع
يستخدم الفولاذ على نطاق واسع في تطبيقات السكك الحديدية المطلوبة لأنه يوفر مزيجًا مفيدًا من القوة والصلابة والقدرة على التشغيل الآلي ومقاومة التآكل واستقرار الأبعاد. ومع ذلك، فإن مجرد تحديد "الصلب" لا يكفي. يجب أن تتطابق درجة المواد وعملية التصنيع مع التطبيق الفعلي.
القضبان الدليلية المسحوبة على البارد
يمكن أن يوفر الرسم البارد أبعادًا يمكن التحكم فيها وشكلًا ثابتًا. وهذا يجعلها مناسبة للتطبيقات التي تكون فيها دقة الأبعاد وخصائص السطح مهمة.
القضبان التوجيهية تشكيله
يمكن استخدام الآلات عند الحاجة إلى تحكم هندسي أكثر صرامة أو حالة سطح معينة. يحدد المعيار ISO 8100-33 طرق التصنيع المسحوبة على البارد والآلية لقضبان توجيه المصاعد القياسية من النوع T.
المعالجة السطحية
اعتمادًا على البيئة، قد تكون الحماية ضد التآكل ضرورية. يجب مراعاة ظروف التخزين والنقل والتركيب والتشغيل على المدى الطويل عند تحديد ما إذا كانت الحماية الإضافية للسطح مناسبة أم لا.
5. عوامل الأداء الرئيسية
تحدد العديد من الخصائص التقنية ما إذا كانت سكة التوجيه ستعمل بشكل موثوق طوال فترة خدمتها.
أحد العوامل الأكثر إغفالًا هو التأثير المشترك لانحراف السكة، وانحراف الدعامة، وخلوص حذاء الدليل، واستقامة السكة. تعترف متطلبات سلامة المصاعد بوضوح بأن هذه العوامل يجب أن تؤخذ في الاعتبار معًا وليس بشكل مستقل.
6. دليل اختيار السكك الحديدية
يبدأ تحديد سكة التوجيه الصحيحة بالتطبيق بدلاً من كتالوج المنتج. قد تكون السكة التي تعمل بشكل جيد في نظام ما غير مناسبة لنظام آخر لأن الحمل والسرعة والتباعد بين السكة وظروف الدعم وبيئة التشغيل ومتطلبات السلامة يمكن أن تكون مختلفة تمامًا.
الخطوة 1: تحديد الحمل
تحديد الكتلة المتحركة الكلية وتحديد الأحمال الساكنة والديناميكية والتأثيرية والفرامل والأحمال الجانبية. بالنسبة لتطبيقات المصاعد، يمكن أن يؤثر وزن السيارة والحمل المقدر وتكوين ثقل الموازنة والسرعة ومعدات السلامة والتباعد بين الأقواس على متطلبات السكك الحديدية.
الخطوة 2: تأكيد ملف تعريف السكك الحديدية
يجب أن يتطابق شكل المقطع العرضي مع المعدات والمواصفات ذات الصلة. يتم توحيد سكك التوجيه من النوع T على نطاق واسع لتطبيقات المصاعد، في حين قد تتطلب الآلات الصناعية ملفات تعريف مخصصة.
الخطوة 3: التحقق من متطلبات الأبعاد
تأكد من ارتفاع السكة وعرضها وسمكها وطولها وترتيب فتحة التثبيت حيثما أمكن وتكوين الوصلة والتفاوتات المسموح بها.
الخطوة 4: النظر في البيئة
- تركيب داخلي أو خارجي
- الرطوبة والتعرض للماء
- الغبار أو المواد الكيميائية أو الملوثات الصناعية
- اختلاف درجات الحرارة
- مدة التخزين قبل التثبيت
- تردد الصيانة المطلوبة
الخطوة 5: تأكيد التوافق
يجب تقييم سكة التوجيه كجزء من النظام الكامل. تحقق من التوافق مع الأقواس والمشابك وألواح السمك وأحذية التوجيه والبكرات وأجهزة السلامة والهيكل الداعم قبل إنهاء الطلب.
| سؤال المشتري | لماذا يهم؟ |
|---|---|
| ما الحمولة التي ستحملها السكة؟ | يحدد القدرة الهيكلية المطلوبة والصلابة. |
| ما هي سرعة التشغيل؟ | يمكن للسرعات العالية أن تجعل المحاذاة والاهتزاز وجودة السطح أكثر أهمية. |
| ما هو ملف السكك الحديدية المطلوب؟ | يضمن التوافق الميكانيكي مع نظام التوجيه. |
| ما هي التسامح مقبولة؟ | يتحكم في دقة التثبيت والاتساق التشغيلي. |
| أين سيتم تركيب السكك الحديدية؟ | يساعد على تحديد الحماية من التآكل ومتطلبات المواد. |
| ما هو المعيار الذي ينطبق؟ | يمنع شراء منتج غير متوافق من الناحية الفنية. |
7. التركيب والصيانة
حتى سكة التوجيه عالية الجودة يمكن أن تؤدي أداءً سيئًا إذا تم إهمال دقة التثبيت. يجب التحقق من محاذاة السكك الحديدية طوال عملية التثبيت وليس فقط بعد تجميع جميع الأقسام.
أولويات التثبيت
- افحص القضبان قبل التثبيت بحثًا عن أي تلف واضح أو تآكل أو تشوه أو تلوث.
- تحقق من النقاط المرجعية للتثبيت ومواضع الأقواس.
- الحفاظ على المحاذاة والتباعد المحدد في جميع أنحاء النظام.
- تأكد من تركيب المفاصل وتأمينها بشكل صحيح.
- تحقق من أدوات التثبيت والمكونات الداعمة وفقًا للمواصفات المعمول بها.
- قم بإجراء فحوصات الحركة والمحاذاة النهائية قبل التشغيل.
تعترف متطلبات المصعد أيضًا بأهمية مرونة المرفقات وحركة البناء. يتطلب المعيار EN 81-20 ترتيبات تثبيت السكك الحديدية لاستيعاب التأثيرات مثل تسوية البناء العادية أو انكماش الخرسانة مع منع دوران المرفقات الذي قد يؤدي إلى تحرير القضبان.
الصيانة الروتينية
يجب أن تركز الصيانة على علامات التآكل، والاهتزاز غير المعتاد، والتآكل، والمثبتات غير الثابتة، والأسطح التالفة، والضوضاء غير الطبيعية، والتغيرات في سلوك التشغيل. إذا كان التطبيق يتضمن معدات حساسة للسلامة، فيجب أن تتبع عمليات التفتيش تعليمات الشركة المصنعة للمعدات والمتطلبات المحلية المعمول بها.
8. قائمة فحص فحص الجودة
يجب على المشترين الذين يستوردون قضبان التوجيه من حيث الحجم إنشاء عملية فحص واضحة قبل بدء الإنتاج. وهذا يقلل من خطر تلقي المكونات التي تتطابق تقنيًا مع المواصفات الاسمية ولكنها تسبب مشاكل أثناء التثبيت.
- التحقق من المواد:تأكد من درجة الفولاذ المحددة ووثائق المواد ذات الصلة.
- فحص الأبعاد:التحقق من أبعاد الملف الشخصي الهامة مقابل الرسومات أو المواصفات المعتمدة.
- فحص الاستقامة:تحقق من أن هندسة السكك الحديدية تظل ضمن التسامح المطلوب.
- التفتيش السطحي:ابحث عن الخدوش أو الخدوش أو الشقوق أو التآكل أو غيرها من العيوب التي قد تؤثر على الأداء.
- التفتيش المشترك:فحص الأسطح المشتركة ومكونات الاتصال.
- التحقق من الطول:تأكد من أطوال السكك الحديدية الفردية والتفاوتات المسموح بها.
- فحص التغليف:تأكد من حماية القضبان من التشوه والأضرار البيئية أثناء النقل.
9. التحديات المشتركة للمشتري
التحدي الأول: مواصفات غير واضحة
يطلب المشترون أحيانًا "سكة توجيه قياسية" دون تحديد التطبيق أو الملف الشخصي أو المادة أو الطول أو التسامح أو المعيار المطبق. يمكن أن يؤدي هذا إلى التوضيح الفني المتكرر وتأخير الإنتاج.
التحدي الثاني: الأبعاد غير المتناسقة
في المشاريع الكبيرة، حتى الاختلافات الصغيرة بين الدُفعات يمكن أن تؤدي إلى تعقيد عملية التثبيت. ولذلك فإن ضوابط التصنيع المتسقة مهمة عندما يتعلق الأمر بدفعات إنتاج متعددة.
التحدي 3: أضرار النقل
يمكن أن تتعرض المقاطع الفولاذية الطويلة للانحناء والتأثير والرطوبة والتآكل أثناء النقل. تعد طرق التعبئة والتغليف والتحميل المناسبة جزءًا من جودة المنتج، وليست فكرة لاحقة.
التحدي 4: ضعف التواصل بين المورد والقائم بالتركيب
يجب التأكد من التفاصيل الفنية قبل الإنتاج، خاصة عندما تكون السكة جزءًا من نظام المصعد أو الآلات المتكامل. يجب الاتفاق مسبقًا على الرسومات والتفاوتات ومتطلبات المواد ومعايير الفحص وتوقعات التغليف.
التحدي الخامس: الاختيار على السعر وحده
قد لا يمثل أقل سعر للوحدة أقل تكلفة إجمالية للمشروع. إعادة العمل، والتأخير في التثبيت، وقطع الغيار، ومشكلات النقل، والجودة غير المتسقة يمكن أن تفوق بسرعة فرق السعر الأولي.
10. لماذا العمل مع شركة Guojian Steel (Tianjin) Co., Ltd.؟
بالنسبة للمشترين الذين يبحثون عن سكك توجيه فولاذية، فإن قدرة المورد على فهم المتطلبات الفنية لا تقل أهمية عن القدرة التصنيعية. يمكن أن تعمل شركة Guojian Steel (Tianjin) Co., Ltd. كشريك تصنيع تقني للمشترين الذين يحتاجون إلى مكونات قائمة على الفولاذ بأبعاد محددة ومتطلبات إنتاج متسقة ودعم موجه للتطبيقات.
يجب أن تبدأ عملية تحديد المصادر الاحترافية بالتطبيق الفعلي. بدلاً من التعامل مع كل طلب كمنتج فولاذي عام، يمكن للمورد والمشتري توضيح الملف الشخصي المطلوب والأبعاد ومتطلبات المواد وحالة السطح والطول والتفاوتات والتعبئة وتوقعات الفحص قبل الإنتاج.
بالنسبة للمشترين الدوليين، فإن الهدف ليس مجرد شراء قطعة من الفولاذ. إنه الحصول على حل السكك الحديدية الذي يناسب التطبيق وطريقة التثبيت ومتطلبات الجودة والجدول الزمني للمشروع.
11. الأسئلة المتداولة
ما هو استخدام السكك الحديدية دليل؟
تتحكم سكة التوجيه في حركة مكون متحرك على طول مسار محدد. في المصاعد، يقوم بتوجيه السيارة وثقل الموازنة بينما يساعد في الحفاظ على المحاذاة والاستقرار.
ما هي المواد المستخدمة عادة لقضبان دليل المصعد؟
يُستخدم الفولاذ بشكل شائع لأنه يوفر القوة والصلابة المطلوبة للتطبيقات الصعبة. تعتمد متطلبات المواد المحددة على المعايير المعمول بها وتصميم النظام.
ما الذي يجعل سكة التوجيه عالية الجودة؟
تشمل الخصائص المهمة خصائص المواد المناسبة، ودقة الأبعاد، والاستقامة، والتشطيب المناسب للسطح، والهندسة المتسقة، والمفاصل الموثوقة، والفحص المناسب.
لماذا تعتبر استقامة السكك الحديدية مهمة؟
يمكن أن يؤثر الانحراف المفرط على التفاعل بين مكونات السكة والدليل، مما قد يؤدي إلى زيادة الاهتزاز والضوضاء والتآكل وصعوبة التثبيت.
كيف يجب على المشترين اختيار السكك الحديدية التوجيهية؟
ابدأ بالتطبيق، والحمل، والسرعة، وملف السكك الحديدية، والأبعاد، والتفاوتات، وترتيبات التثبيت، وبيئة التشغيل، والمعايير المعمول بها. وينبغي النظر في نظام التوجيه الكامل بدلا من السكك الحديدية وحدها.
هل قضبان التوجيه موحدة؟
تستخدم بعض التطبيقات ملفات تعريف ومتطلبات موحدة. بالنسبة لأنظمة المصاعد، تحدد المواصفة القياسية ISO 8100-33:2022 متطلبات قضبان التوجيه القياسية من النوع T المستخدمة لعربات الرفع وأثقال الموازنة. قد تتطلب التطبيقات الصناعية الأخرى تصميمات خاصة بالتطبيقات.
هل يمكن تخصيص قضبان التوجيه؟
اعتمادًا على عملية التصنيع والتطبيق، قد يتم تخصيص المتطلبات مثل الأبعاد والأطوال ودرجات المواد وحالة السطح وترتيبات الفتحات والتعبئة وتفاصيل الإنتاج الأخرى أو الاتفاق عليها وفقًا لمواصفات المشروع.
لماذا يجب فحص القضبان التوجيهية قبل الشحن؟
12. الاستنتاج
إن سكة التوجيه الموثوقة هي نتيجة لأكثر من مجرد شكل فولاذي مناسب. يعتمد أدائها الحقيقي على العلاقة بين جودة المواد، والهندسة، والاستقامة، وحالة السطح، والقوة الهيكلية، والمفاصل، ودقة التثبيت، وبيئة التشغيل.
بالنسبة للمصاعد وأنظمة الحركة الدقيقة الأخرى، تصبح هذه العوامل ذات أهمية خاصة لأن قضبان التوجيه تؤثر بشكل مباشر على المحاذاة وجودة الركوب واستقرار المعدات ومتطلبات الصيانة والتشغيل الآمن. توفر المعايير الدولية مثل ISO 8100-33 متطلبات محددة لقضبان توجيه المصاعد القياسية، بينما قد تضع اللوائح المحلية متطلبات إضافية لتركيبات محددة.
بالنسبة للمشترين، فإن النهج الأكثر فعالية هو تحديد التطبيق بوضوح، وتأكيد المواصفات الفنية قبل الإنتاج، وتقييم نظام التوجيه الكامل، والعمل مع الشركة المصنعة القادرة على الحفاظ على جودة ثابتة من المواد الخام حتى الفحص النهائي.
