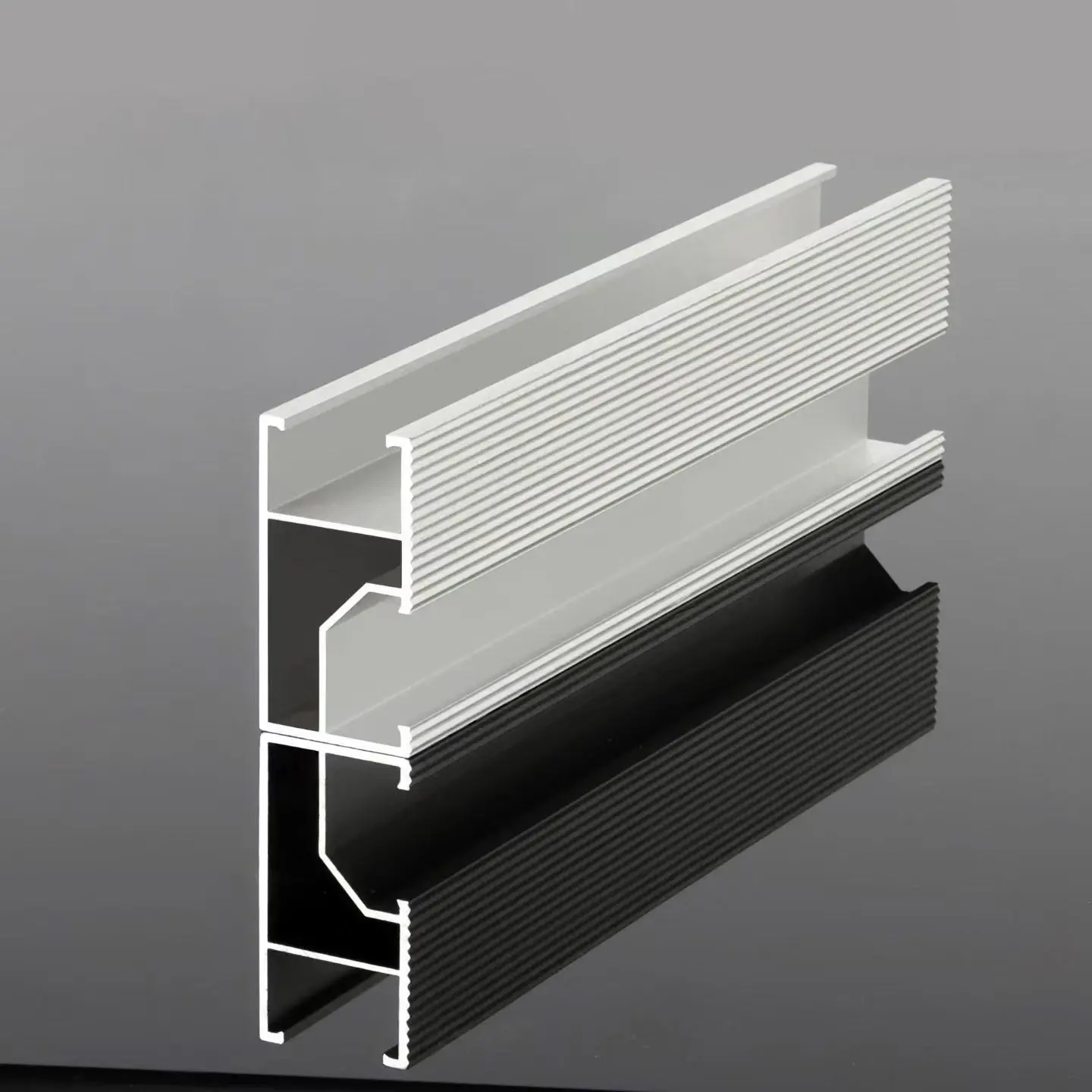

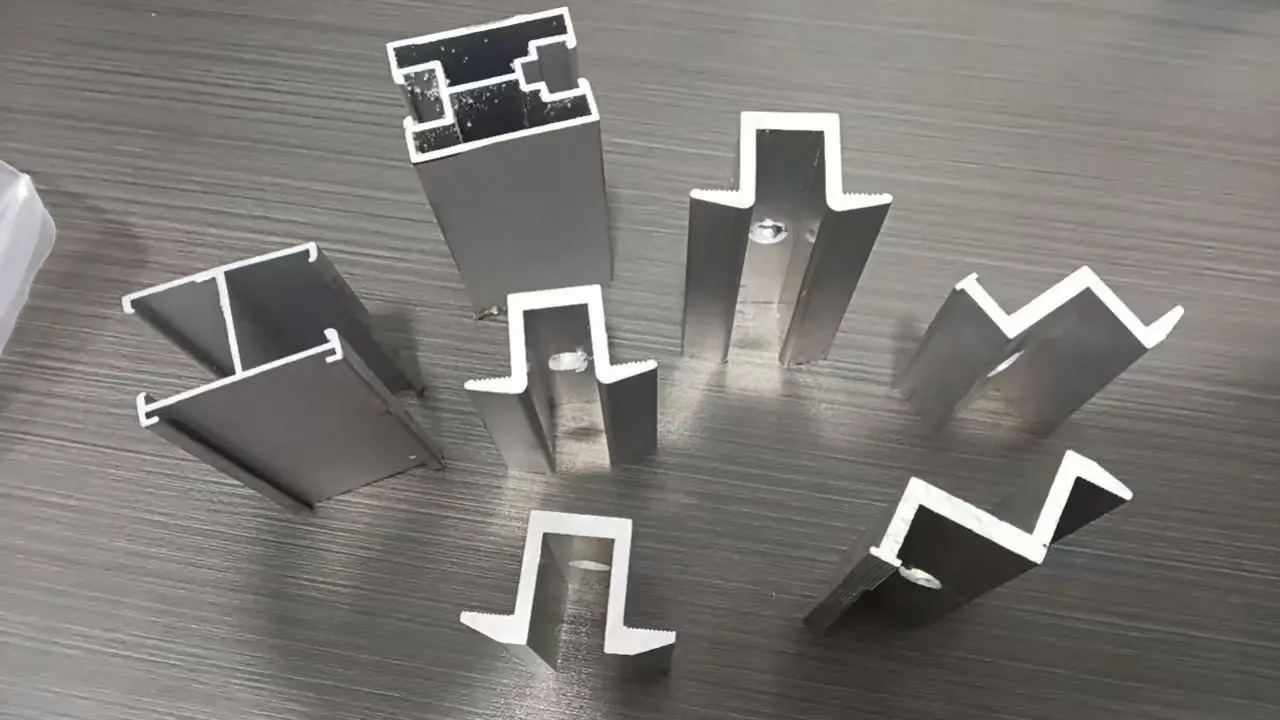

نقوم بتصميم ملفات تعريف السكك الحديدية التوجيهية المخصصة غير القياسية بناءً على هندسة السقف المحددة بدلاً من اختيارها من قائمة المخزون القياسية. نقوم بتشكيل الملفات المطلوبة باستخدام فولاذ S350GD عالي القوة، ويتضمن فتحات T القياسية التي تظل متوافقة مع المشابك المتوسطة الجاهزة للاستخدام، والمشابك الطرفية، والصواميل المنزلقة؛ يتم تزويدها إما بطبقات مجلفنة بالغمس الساخن أو طلاء Zn-Al-Mg. يتم تنفيذ عمليات تصميم الملف الشخصي، وتشكيل اللف، والتثقيب، والقطع حسب الطول في مصنعنا الخاص في تيانجين، الصين.
تتضمن السيناريوهات الشائعة مقاطع شبه منحرفة أو غير تقليدية وارتفاعات الأضلاع التي تتجاوز النطاقات القياسية، حيث تتداخل قواعد قضبان C/U القياسية مع أضلاع السقف، مما يمنعها من الجلوس بشكل مسطح.
على الأسطح ذات الانحناء أو تغيرات الارتفاع، فإن القضبان القياسية ذات التشكيلات الثابتة إما أن تترك فجوات أو تجبر إطارات الوحدات على الالتواء. تسمح الملفات الشخصية المخصصة لسكة التوجيه غير القياسية بوضع كل نقطة تثبيت على الارتفاع المطلوب بالضبط.
الحالات التي تنطوي على ارتفاعات تركيب منخفضة، أو معدات السقف التي تخترق المصفوفة، أو الوحدات الموضوعة بزوايا ميل خاصة. يمكن جعل ملفات تعريف السكك الحديدية المخصصة سطحية أو تشكيلها لإزالة العوائق، مما يلغي الحاجة إلى إعادة تصميم المجموعة بأكملها فقط لاستيعاب ملف تعريف قياسي.
عندما تكون المدادات الموجودة ثابتة وغير قابلة للحركة، فإن مقاطع سكة التوجيه غير القياسية المصممة لتتناسب مع تباعد المدادات الحالي تسمح بتركيب المصفوفة الجديدة مباشرة على الهيكل الأصلي دون قطع أو تعزيز.
تم تصميم الملامح خصيصًا لشكل ضلع السقف ومواضع المدادة وزوايا الوحدة. عند التسليم، تكون القضبان عبارة عن مكونات جاهزة للتثبيت بدلاً من الحلول الوسط. ويترجم هذا إلى توفير كبير في العمالة في الموقع، مما يلغي الحاجة إلى القطع أو الطحن أو الحشو على السطح ويقلل بشكل كبير من توقف العمل غير المتوقع.
يسمح المقطع العرضي لسكة التوجيه غير القياسية بوضع المادة بالضبط حيث تعمل لحظة الانحناء؛ لنفس الوزن، فإنه يوفر لحظة من القصور الذاتي أعلى من المقاطع القياسية. عندما يكون حمل السقف عائقًا، ينطبق نفس المنطق في الاتجاه المعاكس: يمكن جعل القسم أخف للتحكم في الحمل الميت على الأسطح القديمة.
بغض النظر عن الشكل الخارجي، يحتفظ سطح التثبيت بفتحات T القياسية. يمكن استخدام المشابك الوسطى والمشابك النهائية والصواميل المنزلقة المتوفرة تجاريًا كالمعتاد، وتظل بقية قائمة المواد دون تغيير. تظل أدوات التثبيت الحالية ومخزون المشبك قابلة للاستخدام.
يتم تشكيل القسم عبر التشكيل المستمر من شريط الفولاذ في مسار واحد، مما يضمن الاستقامة المتسقة والتكرار عبر الدفعات - ستتطابق الحاوية العاشرة مع العينة المعتمدة.
تتوفر خيارات السكك الحديدية غير القياسية المجلفنة بالغمس الساخن (Z275) والزنك والألومنيوم والمغنيسيوم (ZAM80–150). يوفر الزنك والألومنيوم والمغنيسيوم قدرات الشفاء الذاتي عند الحواف المقطوعة ومقاومة فائقة لرذاذ الملح مقارنة بالجلفنة التقليدية؛ لذلك ننصح به للمناطق الساحلية والمواقع الصناعية ذات الرطوبة العالية. ضمانات مقاومة التآكل هي 15 عامًا للجلفنة بالغمس الساخن و25 عامًا للزنك والألومنيوم والمغنيسيوم.
| غرض | المواصفات المرجعية | ملحوظة |
| مادة | S350GD / S450GD فولاذ مشكل على البارد | شريط فولاذي عالي القوة، على شكل لفة |
| طلاء | المجلفن بالغمس الساخن Z275، أو Zn-Al-Mg ZAM80–150 | مختارة لكل مشروع |
| سماكة | 1.2 / 1.5 / 2.0 / 2.5 ملم | 1.2-1.5 ملم نموذجي للمقاطع العادية |
| ارتفاع القسم | 40 / 45 / 50 / 60 / 80 ملم | أقسام مخصصة للتصميم |
| عرض شفة | 30 / 35 / 40 ملم | متطابقة مع المشابك الوحدة |
| فتحة | فتحة T أو فتحة مفتوحة | للمكسرات الشريحة القياسية |
| طول | 3 / 4 / 6 م، مقطعة بالطول | الأمثل للنقل والقطع |
| وزن الوحدة | تقريبا. 1.2-3.5 كجم/م | يعتمد على القسم والسمك |
| وحدات متوافقة | وحدات c-Si الشائعة، 500-700 واط | المناظر الطبيعية أو صورة |
| الأعلى. فترة الدعم | 1.0-1.5 م | تخضع للحساب الهيكلي. أقسام عادية أقل |
| موك | 1 × حاوية 20GP؛ أوامر محاكمة أصغر قابلة للتفاوض | — |
| مهلة | 7-15 يوم عمل بعد استلام الوديعة | — |
| شروط التجارة | فوب / كفر / سيف | — |
يتم تحديد مسارات التحميل من خلال المقطع العرضي المحدد المصمم للمشروع؛ لذلك، تكون بروتوكولات التثبيت الخاصة بقضبان التوجيه غير القياسية هذه أكثر صرامة من تلك الخاصة بالقضبان القياسية. نطلب من كل فريق تركيب الالتزام بالنقاط الخمس التالية:
1. لا تقم بعكس اتجاه الفتحة بالنسبة لاتجاه التثبيت - فالاتجاه غير الصحيح يغير المقطع العرضي الحامل ويقلل من سعة الحمولة.
2. قم بربط البراغي بدقة وفقًا لعزم الدوران التصميمي؛ يمكن أن يتسبب عزم الدوران المفرط في المناطق ذات الجدران الرقيقة في القسم المخصص في حدوث سحق محلي.
3. يجب أن يستخدم ربط السكك الحديدية الموصلات المخصصة المصممة لهذا القسم المحدد؛ موصلات السكك الحديدية القياسية غير متوافقة مع هذه الهندسة.
4. تركيب جوانات عازلة عند نقاط التلامس بين المعادن المتباينة لمنع التآكل الكهروكيميائي. تأكد من أن أدوات التثبيت متوافقة مع الطلاء (المجلفن بالغمس الساخن أو الزنك والألومنيوم والمغنيسيوم).
5. لا تخطو على المقاطع ذات الجدران الرقيقة في منتصف القضبان؛ الأحمال المركزة من حركة السير يمكن أن تسبب تشوهًا.
تنفذ شركتنا عملية مراقبة الجودة من ثلاث مراحل: فحص شريط الفولاذ ومواد الطلاء الواردة (فحص الدرجة والسمك ووزن الطلاء)؛ القياس المباشر لأبعاد المقطع العرضي والاستقامة أثناء تشكيل اللف؛ والفحص النهائي لدقة المقطع العرضي والاستقامة وحالة السطح قبل تعبئة كل دفعة. إن أنظمة إدارة الجودة والبيئة لدينا معتمدة بموجب معايير ISO 9001 وISO 14001 وISO 45001؛ يغطي نطاق الشهادة هياكل التركيب الكهروضوئية الفولاذية والملحقات الكهروضوئية المعدنية.
ج: نحن بحاجة إلى رسومات لبلاط السقف أو المدادة (أو رسم مقطع عرضي محدد الأبعاد)، وأبعاد الوحدة وتخطيطها، ونطاق الدعم المخطط له. بناءً على ذلك، سوف نقوم بتأكيد المقطع العرضي ومواصفات الطلاء ووزن الوحدة قبل تقديم عرض الأسعار. يمكن إنتاج العينات أو المقاطع العرضية للمادة الأولى قبل الإنتاج الضخم.
ج: نحن الشركة المصنعة. يتم تنفيذ كل من تشكيل اللف، والتثقيب، والمعالجة حسب الطول، وإدارة الطلاء في منشأة الإنتاج الخاصة بنا في Tianjin، الصين. انكم مدعوون لمراجعة سجلات المصنع والشهادات.
ج: بالنسبة لمعظم تطبيقات الأسقف الداخلية، فإن المجلفن بالغمس الساخن (Z275) كافٍ. بالنسبة للبيئات الساحلية أو ذات الرطوبة العالية أو الصناعية المسببة للتآكل، نوصي باستخدام الزنك والألومنيوم والمغنيسيوم، لأنه يوفر حماية فائقة ومتطورة ومقاومة لرذاذ الملح. تختلف شروط الضمان وفقًا لذلك: 15 عامًا للجلفنة بالغمس الساخن و25 عامًا للزنك والألمنيوم والمغنيسيوم.
ج: الحد الأدنى القياسي لكمية الطلب هو حاوية 20GP واحدة. بالنسبة لأوامر المحاكمة الأولية أو مجموعات العينات من الملفات الشخصية الجديدة، يمكننا قبول كميات أصغر؛ ما عليك سوى تقديم رسم الملف الشخصي والطول الإجمالي، وسوف نقتبس وفقًا لذلك.
ج: يعتمد ذلك على مواصفات الملف الشخصي لسكة التوجيه غير القياسية. تتوافق الملفات القياسية المعدلة مع المشابك السائدة ومثبتات الفولاذ المقاوم للصدأ المتوفرة في السوق؛ بالنسبة للملفات الشخصية الخاصة، فإننا نقدم المشابك والموصلات المطابقة لضمان التوافق أثناء التثبيت في الموقع.
