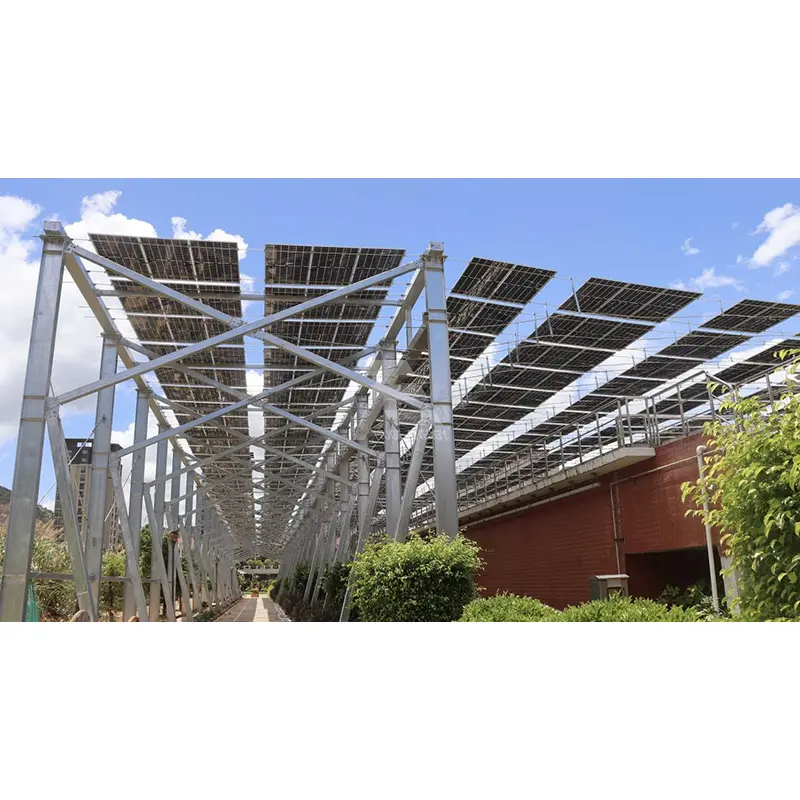

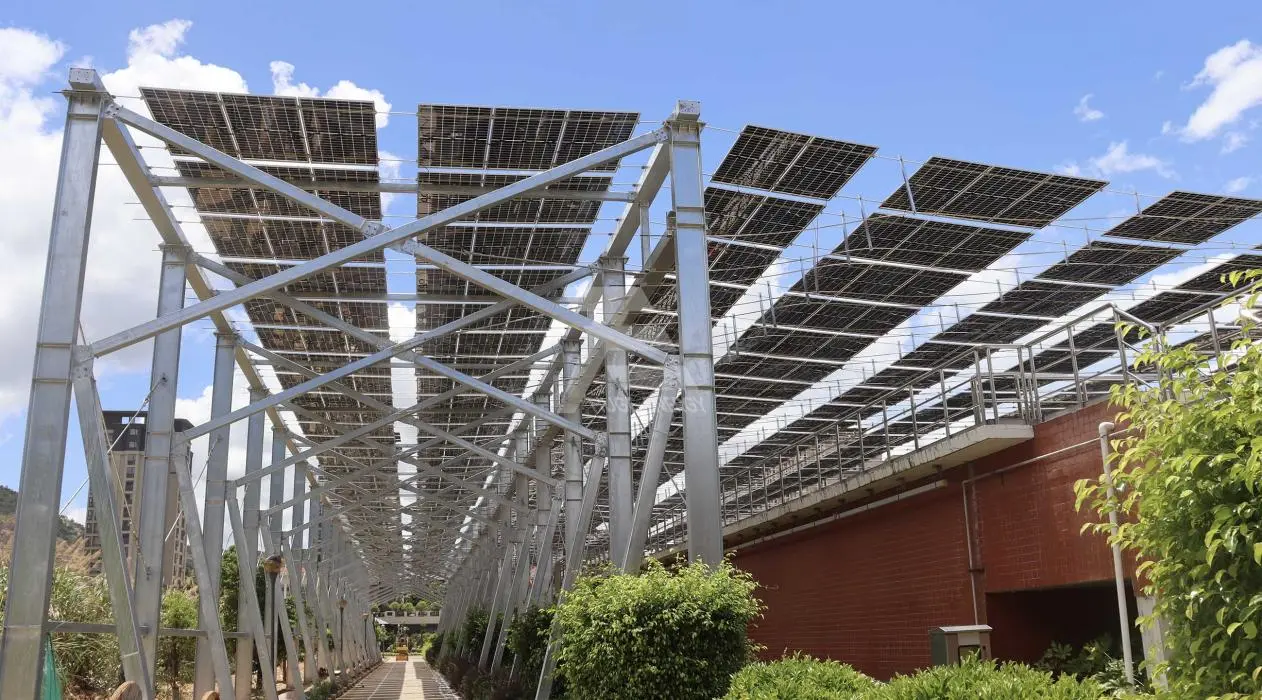

نظام التركيب الشمسي الأرضي المزدوج

تقدم لك شركة Guojian نظام تركيب الطاقة الشمسية الأرضي ثنائي الأعمدة، والذي يتم توفيره بكميات كبيرة مباشرة من المصنع. إنه يأتي مزودًا بتغليف من فئة التصدير، ووثائق فنية كاملة ومواد اعتماد، مما يوفر حل تركيب اقتصادي وفعال بإمالة ثابتة لكل من المشاريع الكهروضوئية الأرضية المحلية والدولية.

المواصفات الفنية الرئيسية

1. المادة الرئيسية: Q235B/Q355 الفولاذ الكربوني عالي القوة؛ تشمل خيارات المعالجة السطحية الجلفنة بالغمس الساخن أو طلاء سبائك الزنك والألمنيوم والمغنيسيوم لمقاومة التآكل.

2. معايير مقاومة التآكل: سمك الطلاء المجلفن بالغمس الساخن ≥65μm؛ يتميز طلاء الزنك والألومنيوم والمغنيسيوم بخصائص مضادة للتآكل ذاتية الإصلاح، ومناسب للرطوبة العالية وبيئات رش الملح الساحلية.

3. الوحدات المتوافقة: متوافقة مع الوحدات الكهروضوئية السائدة من سلسلة 182/210؛ يدعم تكوينات المصفوفة الأفقية والعمودية.

4. زاوية إمالة التثبيت: قابلة للتخصيص بين 5 درجات و60 درجة؛ يتم تحديد الزاوية المثالية بناءً على خط العرض المحلي وتوليد الطاقة المتوقع.

5. معايير تصميم الأحمال: ضغط الرياح الأساسي القياسي يبلغ 0.3-0.75 كيلو نيوتن/م²؛ سعة تحميل الثلوج تصل إلى 1.8 كيلو نيوتن/م²؛ حلول تقوية متخصصة متاحة للمناطق ذات الرياح العاتية والثلوج الكثيفة.

6. الخلوص الأرضي: قابل للتخصيص من 0.6 متر إلى 2.8 متر لاستيعاب المرور والعمليات الميكانيكية أسفل الألواح.

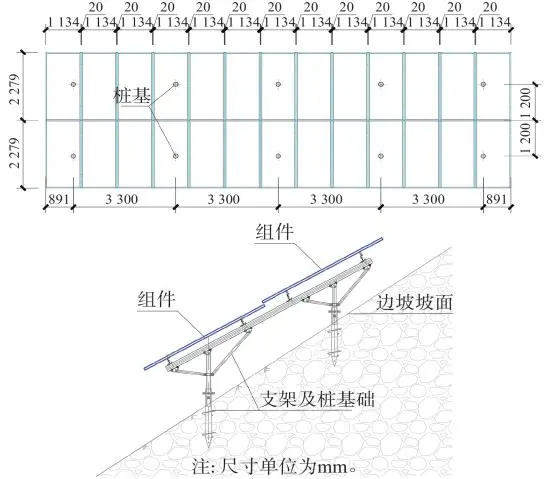

7. أنواع الأساسات: الركائز اللولبية، أو القواعد الخرسانية المستقلة، أو الركائز المصبوبة في المكان؛ مناسبة لمختلف ظروف التربة بما في ذلك التربة الرملية والطينية والصخرية.

8. السحابات: مسامير عالية القوة مجلفنة بالغمس الساخن مع غسالات قياسية مضادة للفك. مصممة لتبقى آمنة أثناء الاستخدام الخارجي طويل الأمد.

9. عمر خدمة التصميم: 25 عامًا، بما يتوافق مع دورة حياة الوحدات الكهروضوئية.

تطبيقات المنتج

✅ محطات طاقة كهروضوئية مركزية واسعة النطاق ومثبتة على الأرض

✅ مشاريع الطاقة الكهروضوئية الموزعة على مستوى القرى وتنشيط الريف

✅ القواعد الكهروضوئية في صحاري جوبي أو الأراضي القاحلة أو التلال المنحدرة بلطف

✅ المشاريع الزراعية الكهروضوئية (الزراعية) (يتم توفير التخليص أسفل الألواح للآلات الزراعية)

✅ مزارع كهروضوئية مثبتة على الأرض ومشاريع EPC واسعة النطاق في الخارج

✅ تضاريس مسطحة ذات ظروف تربة ومياه مستقرة مناسبة لبناء الأساسات

ملاحظات التثبيت

1. إجراء المسح الجيولوجي للموقع قبل البناء واختيار نوع الأساس بناءً على التقرير الجيولوجي. يمنع منعا باتا المضي في البناء دون إجراء مسح. 2. تأكد من بقاء جميع القوائم عمودية ومحاذاة محاور الصفيف؛ يجب أن تلتزم زاوية الميل المتصاعدة بشكل صارم برسومات التصميم - يُحظر إجراء تعديلات على الزاوية في الموقع.

3. استخدم فقط المكونات القياسية الأصلية للتجميع؛ يُمنع منعًا باتًا إجراء عمليات لحام أو قطع أو حفر أو ثني المقاطع الرئيسية في الموقع بشكل غير مصرح به - مما قد يؤدي إلى الإضرار بالطلاء المضاد للتآكل أو السلامة الهيكلية.

4. عند الانتهاء من تركيب نظام التركيب، قم بإنشاء اتصال أرضي موحد لضمان الامتثال لمعايير الحماية من الصواعق لمحطات الطاقة الكهروضوئية.

إرشادات التشغيل والصيانة بعد التثبيت

1. قم بإجراء عمليات تفتيش شاملة سنويًا بعد مواسم الفيضانات أو تساقط الثلوج بغزارة أو الأعاصير، مع التركيز على إحكام البراغي والتسوية العمودية والأضرار التي تلحق بالطلاء المضاد للتآكل.

2. قم بإصلاح أي ضرر موضعي للطلاء على الفور باستخدام مواد متخصصة مضادة للتآكل لمنع انتشار الصدأ.

3. لا تقم بتعليق المعدات أو تكديس الأشياء الثقيلة على عوارض التثبيت أو القوائم؛ يجب ألا تتجاوز الأحمال مواصفات التصميم الأصلية.

4. عند استبدال الأجزاء التالفة، استخدم فقط مكونات الشركة المصنعة الأصلية التي لها نفس المواصفات؛ يحظر استخدام الملفات الشخصية غير القياسية.

حلول متكاملة مخصصة

1. الخدمات الفنية الأولية

عند استلام الخرائط الطبوغرافية للموقع وبيانات الأرصاد الجوية، يقوم المهندسون الإنشائيون المحترفون بإجراء النمذجة والتحقق، وإنشاء خطط تحسين التخطيط وزاوية الميل، وتقديم مقارنات لفعالية التكلفة.

2. التصميم الهيكلي حسب الطلب

اضبط الارتفاع العمودي والامتداد ونوع الأساس بناءً على أحمال الرياح والثلوج والظروف الجيولوجية وتخطيط استخدام الأراضي.

3. الإنتاج والعرض

التصنيع الداخلي والتصنيع المسبق المعياري؛ الإنتاج والتسليم المقرر على دفعات حسب الطلب؛ تعبئة حاويات موحدة مناسبة للتصدير عبر المحيطات لتقليل أضرار النقل.

4. دعم تسليم المشروع

تقديم شهادات المطابقة لنظام التركيب الشمسي الأرضي المزدوج، وتقارير المواد، والرسومات، وتقارير حساب الحمولة مع الشحنة؛ ترتيب الموظفين الفنيين لمعالجة استفسارات التثبيت في الموقع. المؤهلات والشهادات الرسمية

✅ شهادة نظام إدارة الجودة ISO 9001؛ تحكم موحد عبر عملية الإنتاج بأكملها مع إمكانية التتبع الكامل

✅ تقارير اختبار الأداء الميكانيكي من طرف ثالث CMA

✅ تقارير مختبرية معتمدة من CNAS عن خصائص المواد ومقاومتها للتآكل/الطقس

✅ القدرة على توفير الوثائق الفنية EN 1090 المتوافقة مع معايير الاتحاد الأوروبي للمشاريع الأوروبية

✅ مواصفات المواد الشاملة وتقارير اختبار التآكل برذاذ الملح لتلبية متطلبات التدقيق للمشاريع الخارجية في جنوب شرق آسيا والشرق الأوسط وأمريكا اللاتينية
