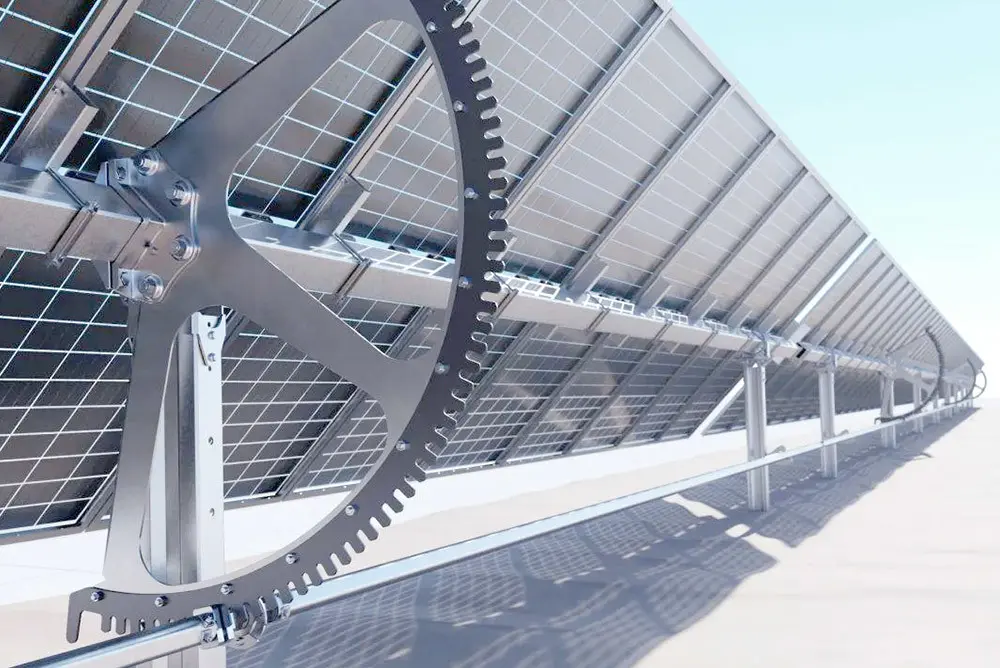

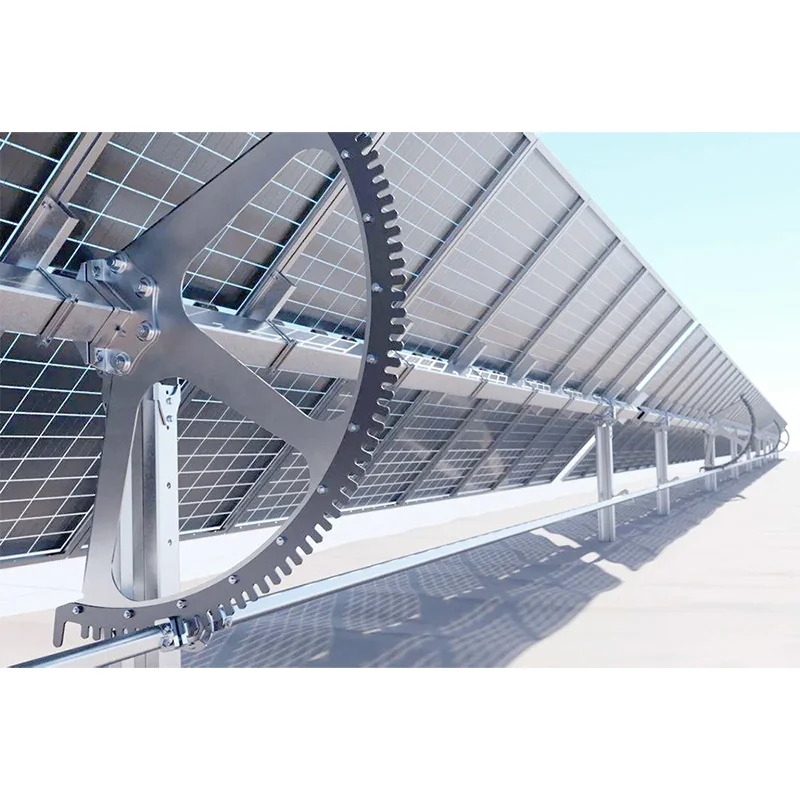

يستخدم هذا المورد لدعامة التثبيت الشمسية القابلة للتعديل على شكل قوس عملية تشكيل متكاملة وسلسة وتثقيب CNC دقيق ودحرجة ميكانيكية بالكامل. يتم التخلص من اللحام في الموقع لصالح تجميع البراغي المعياري، مع الحفاظ على انحرافات تسطيح التثبيت في حدود 2 مم. ويمنع هذا بشكل فعال مشكلات البناء مثل الشقوق الصغيرة في الوحدات والتشوه الهيكلي، مع تقليل جداول البناء بشكل كبير وتقليل التكاليف. بالمقارنة مع التركيبات التقليدية، فإن هذه التركيبات الكهروضوئية عالية الجودة القابلة للتعديل على شكل قوس تتميز بخفة الوزن، ومقاومة عالية للتآكل، ومتعددة الاستخدامات، وسهلة النقل، وفعالة في التثبيت. خط الإنتاج بأكمله حاصل على شهادة ISO9001 ويخضع لفحص المصنع بنسبة 100% لضمان جودة مستقرة ويمكن التحكم فيها.
1. هيكل تعديل مبتكر مع قدرة عالية على التكيف مع الإمالة: يتميز بآلية تعديل مفصلية على شكل قوس تسمح بتعديل الإمالة بشكل مستمر وحر بين 5 درجات و60 درجة، والتكيف بمرونة مع الظروف الشمسية عبر خطوط العرض المختلفة.
2. مكاسب كبيرة في توليد الطاقة: تعمل النماذج القياسية اليدوية القابلة للتعديل على زيادة الإنتاج بنسبة 8% إلى 12%؛ يمكن لنماذج التتبع الذكية الاختيارية زيادة الإنتاج بنسبة تصل إلى 30%.
3. مادة أساسية عالية القوة ومقاومة للتآكل ومناسبة للبيئات القاسية
الهيكل الفولاذي الرئيسي: يستخدم فولاذ Q235 وQ550 عالي القوة؛
طلاء مضاد للتآكل: طلاء الزنك والألمنيوم والمغنيسيوم بكثافة 120 جم / م 2؛
مقاومة التآكل: اجتاز اختبار رش الملح لمدة 5000 ساعة؛
مقاومة الرياح والحمل: تتحمل الرياح بمقياس بوفورت 13؛ سعة تحميل 200 كجم/م2؛
السيناريوهات القابلة للتطبيق: مناسبة لمختلف الظروف الخارجية القاسية، بما في ذلك المناطق الساحلية ذات الملوحة العالية والمناطق الجبلية الرطبة ومسطحات المد والجزر.
4. التصنيع المتقدم ودقة التثبيت العالية: يستخدم عملية التثقيب والتشكيل السلسة والمتكاملة باستخدام الحاسب الآلي مع تصميم تجميع معياري مثبت بمسامير، مما يلغي الحاجة إلى اللحام في الموقع. يتم التحكم في انحراف تسطيح التثبيت في حدود 2 مم، مما يمنع بشكل فعال مشكلات مثل الشقوق الصغيرة في الوحدات الكهروضوئية والتشوه الهيكلي.
5. مرونة الشراء والنقل والتخصيص: تتميز بهيكل عام خفيف الوزن يسهل النقل لمسافات طويلة والتكديس في الموقع. يدعم كلاً من المشتريات المجمعة الموحدة والتخصيص غير القياسي بناءً على متطلبات المشروع المحددة.
6. ضمان ممتد وهيكل متين: يأتي مع ضمان لمدة 20 عامًا؛ يوفر الهيكل الرئيسي استقرارًا طويل الأمد وعمر خدمة ممتدًا.
1. المواد الأساسية والمعالجة المضادة للتآكل: الهيكل الرئيسي مصنوع من الفولاذ الهيكلي عالي القوة Q235/Q550، ويتميز بطبقة مقاومة للتآكل من الزنك والألومنيوم والمغنيسيوم 120g/m². لقد اجتاز اختبار رش الملح المحايد لمدة 5000 ساعة، مما يضمن مقاومة الصدأ والشيخوخة أثناء الاستخدام الخارجي طويل الأمد.
2. عملية التشكيل الدقيقة: تستخدم عملية درفلة دقيقة ومدمجة وتثقيب CNC، مما يضمن تحديد موضع الأبعاد بدقة واستقرار هيكلي قوي.

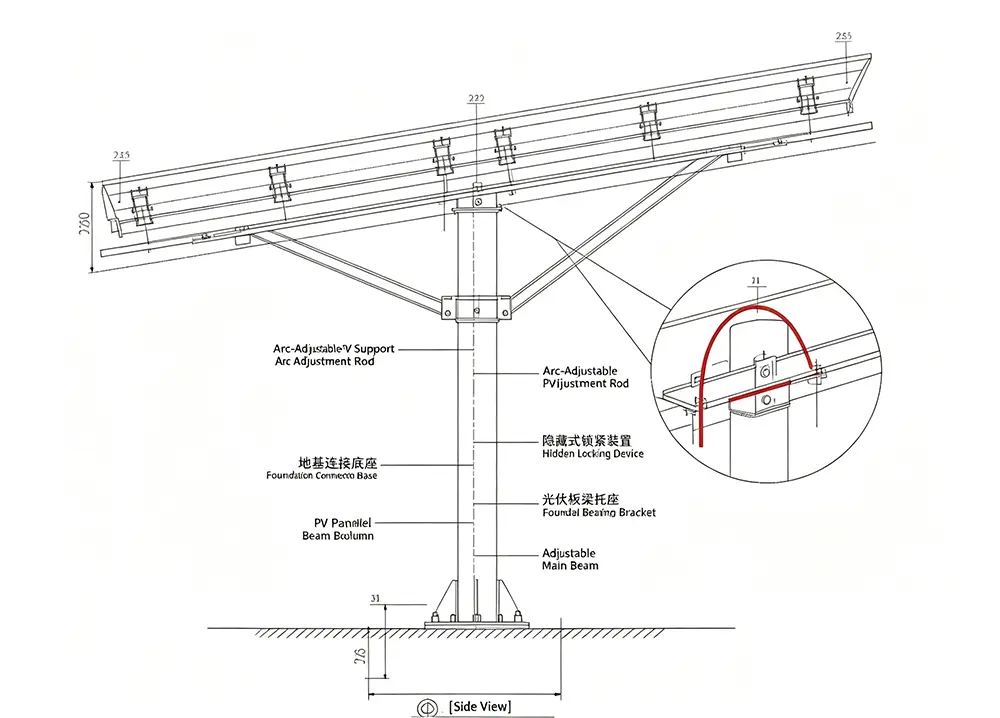

3. آلية تعديل الزاوية: مجهزة بآلية تعديل مفصلية على شكل قوس تقدم نطاق تعديل من 5 إلى 60 درجة؛ تعمل الآلية بسلاسة وتقاوم التشويش أو التشوه أثناء الاستخدام طويل الأمد.
4. مقاومة الحمل والرياح: تم تصنيفها لمقاومة الرياح حتى مقياس بوفورت 13، مع سعة تحميل قصوى تبلغ 200 كجم/م2، مما يضمن أداءً موثوقًا به في ظل الظروف الخارجية القاسية.
5. مزايا التركيب والتشييد: يتميز بتصميم معياري مع تجميع مثبت بمسامير بالكامل - مما يلغي الحاجة إلى اللحام في الموقع - ويحافظ على استواء التثبيت في حدود تفاوت يبلغ 2 مم.
6. توافق الوحدة: يدعم التكوينات المختلفة، بما في ذلك تخطيطات الصفيف ذات الوحدة الواحدة والمتعددة الصفوف؛ متوافق مع الوحدات الكهروضوئية أحادية البلورية وثنائية الجانب السائدة في السوق.
7. قدرات التخصيص: يمكن تحسين عرض الحامل ومواصفات الامتداد وتعديلها لتلبية متطلبات محددة، واستيعاب ظروف الموقع المتنوعة.

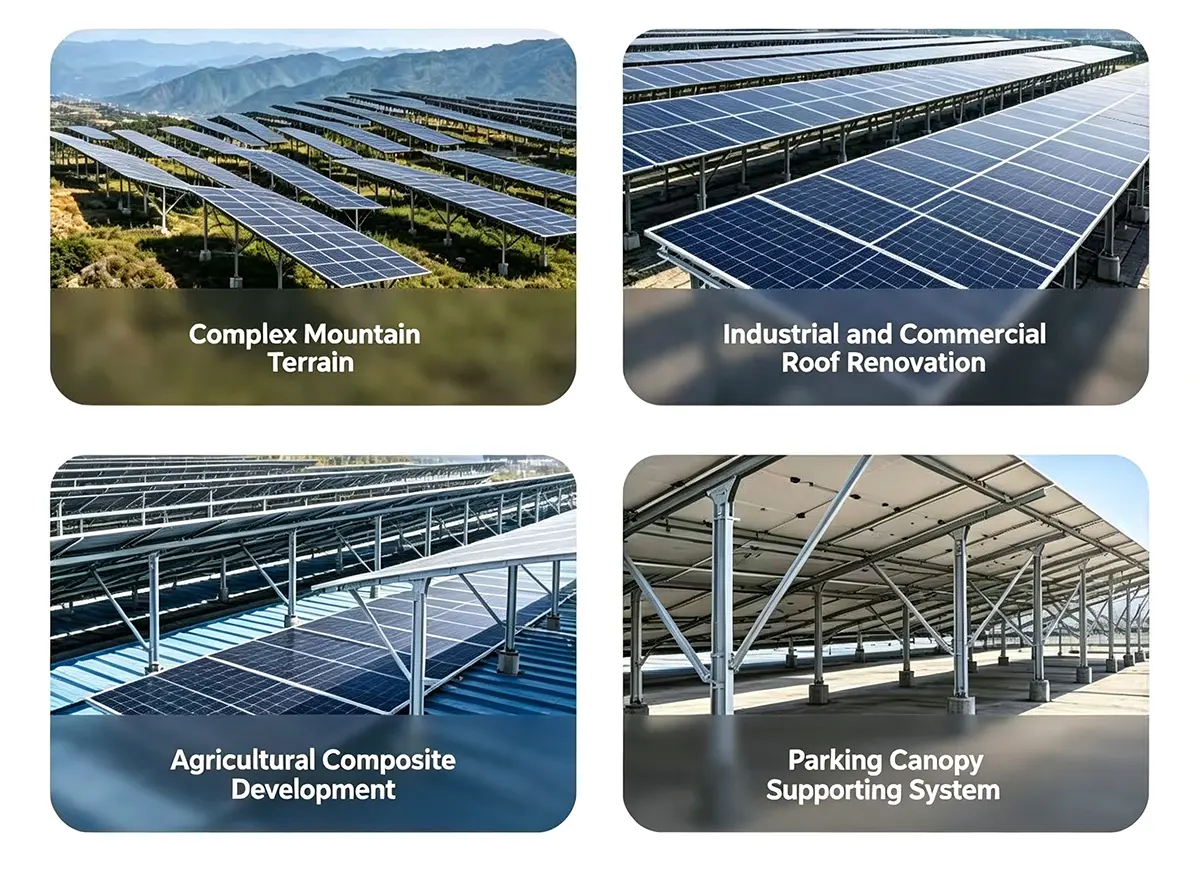

1. يغطي سيناريوهات مشاريع الطاقة الكهروضوئية المتنوعة: مناسبة لمجموعة واسعة من المشاريع، بما في ذلك أسطح القرميد الفولاذي الملون C&I (التجارية والصناعية)، والطاقة الكهروضوئية الموزعة على الأسطح المبلطة، والمحطات الكهروضوئية المثبتة على الأرض على التضاريس الجبلية، وأنظمة الطاقة الكهروضوئية السمكية والأنظمة الزراعية، والمرائب الكهروضوئية، والتعديلات الكهروضوئية الموفرة للطاقة للمجتمعات السكنية القديمة.
2. قابلة للتكيف مع البيئات الخارجية المعقدة: مناسبة للتركيب عبر مختلف التضاريس والبيئات، بما في ذلك السهول المفتوحة والتضاريس الجبلية المتموجة ومسطحات المد والجزر والمناطق الساحلية المعرضة للرطوبة العالية والأعاصير.
3. خبرة واسعة في المشروع (محليًا ودوليًا): تم تنفيذ أكثر من مائة مشروع مرجعي بنجاح - بما في ذلك محطات توليد الطاقة الساحلية المقاومة للرياح، وأنظمة الطاقة الزراعية الريفية، والطاقة الكهروضوئية على أسطح المجمعات الصناعية، والمواقف الكهروضوئية واسعة النطاق - مع تصدير المنتجات أيضًا إلى بلدان متعددة عبر جنوب شرق وجنوب آسيا.
4. الدعم البصري الشامل في العالم الحقيقي: بالنسبة لجميع المشاريع التعاونية، نقدم صورًا ومقاطع فيديو فعلية تغطي إنتاج المصنع والتحميل والشحن ومواقع البناء المكتملة.
5. خدمة الحلول المخصصة الشاملة: نحن نقدم خطط تخطيط الوحدة بناءً على تضاريس الموقع وظروف الإضاءة، ونقدم حلولاً متكاملة شاملة تتضمن هيكل التركيب.
1. نظام مراقبة الجودة الموحد وأوراق اعتماد الاختبار الرسمية: يلتزم الإنتاج بمعايير إدارة الجودة ISO9001؛ نحن نمتلك تقارير اختبار شاملة من طرف ثالث تغطي خصائص مقاومة التآكل وقدرة التحمل الميكانيكية.
2. مراقبة جودة الحلقة المغلقة من طرف إلى طرف: لقد أنشأنا سلسلة مراقبة جودة كاملة تغطي تناول المواد الخام، الختم والتشكيل، فحص الطلاء، وأخذ عينات المنتج النهائي.
3. معايير التفتيش المرحلية والمتعددة المستويات
تناول المواد الخام: التحليل الطيفي للمواد الفولاذية؛
مرحلة المنتج شبه النهائي: التحقق من دقة التثقيب وأبعاد التشكيل؛
مرحلة المنتج النهائي: اختبارات محاكاة رش الملح القياسية واختبارات الضغط الحاملة.
4. متطلبات صارمة للتفتيش عند الخروج من المصنع: نحن نطبق سياسة فحص 100% لجميع المنتجات قبل مغادرتها المصنع، مما يمنع العناصر المعيبة من دخول السوق من المصدر.
إدارة الإنتاج الآلي وتتبع الدفعات: مجهزة بخطوط إنتاج آلية خاصة تستخدم الدرفلة الميكانيكية الدقيقة؛ تتم أرشفة العينات من كل دفعة لضمان إمكانية تتبع الدفعة الكاملة.
معمل اختبار احترافي مستقل: يقوم مختبر مستقل في الموقع بإجراء اختبارات روتينية لمقاومة الطقس ومحاكاة الشيخوخة للتحقق بشكل مستمر من متانة المنتج في الهواء الطلق.
وثائق اختبار كاملة ويمكن التحقق منها: تتوفر نسخ إلكترونية وورقية لجميع شهادات التأهيل وتقارير الاختبار عند الطلب.
تستخدم معظم دعامات التثبيت القياسية القابلة للتعديل في السوق هياكل مفصلية بسيطة، مما يجعلها شديدة التعرض للتشويش والصدأ وفشل محددات الضبط أثناء الاستخدام الخارجي طويل الأمد. وعلى النقيض من ذلك، تتميز دعامة النمط القوسي لدينا بهيكل مفصلي مطور وسميك على شكل قوس يضمن توزيعًا متساويًا للحمل، مما يمنع التشوه أو الضبط خلال سنوات من التشغيل الخارجي. في حين أن معظم المنتجات المنافسة لا تقدم سوى تعديلات ذات زيادة ثابتة، فإن منتجنا يتيح تعديلًا مستمرًا بدون خطوات بين 5 درجات و60 درجة، مما يزيد من التعرض لأشعة الشمس إلى الحد الأقصى ويزيد من إنتاجية توليد الطاقة.
|
البعد المقارنة |
حوامل قياسية قابلة للتعديل في السوق (المنتجات المنافسة) |
حامل كهروضوئي قابل للتعديل من النوع Guojian Arc (منتجنا) |
|
الهيكل الرئيسي المفصلي |
هيكل مفصلي بسيط؛ يتركز التوتر. عرضة للتشويش أو الاستيلاء بسبب التشوه أثناء الاستخدام الخارجي طويل الأمد. |
هيكل مفصلي مقوس مطور وسميك وحاصل على براءة اختراع؛ يتم توزيع الإجهاد بالتساوي. مقاومة للتشوه والتشويش أثناء التشغيل الخارجي طويل الأمد. |
|
القدرة على تعديل الزاوية |
تعديل الوضع المتدرج/الثابت؛ خيارات زاوية محدودة؛ لا يمكن أن تتماشى بشكل كامل مع زاوية سقوط الطاقة الشمسية المثالية. |
التعديل المستمر بدون خطوات (5°–60°); يتتبع ضوء الشمس بمرونة لزيادة إنتاجية توليد الطاقة الكهروضوئية. |
|
طلاء الفولاذ المضاد للتآكل |
طلاء رقيق معايير منخفضة لمكافحة التآكل. عرضة للصدأ والتآكل خلال 3-5 سنوات في البيئات الساحلية الحارة والرطبة. |
الفولاذ القياسي الوطني عالي القوة Q355/Q235؛ طلاء ثابت من الزنك والألومنيوم والمغنيسيوم (≥120 جم / م²)؛ رش الملح ومقاومة للتآكل. متينة للغاية للاستخدام طويل الأمد في المناطق الساحلية. |
|
العرض والتخصيص |
المنتجات النهائية الموحدة فقط؛ ضعف الدعم للتعديلات غير القياسية؛ فترات زمنية طويلة للتخصيص. |
المصنع المباشر بقدرة إنتاجية تزيد عن 10,000 طن، مما يضمن إمدادات مستقرة؛ يدعم التخصيص الشامل للأحجام غير القياسية ومتطلبات التضاريس المحددة. |
|
الدعم الفني للمشروع |
العرض فقط؛ لا يشمل المسوحات الفنية للموقع أو تخطيط التخطيط. |
يقوم مهندسو ما قبل البيع بإجراء المسوحات والاستشارات في الموقع؛ يتم توفير خطط تخطيط مجانية، بما في ذلك رسومات CAD، وبيانات حساب الأحمال، ومخططات البناء. |
|
الموثوقية على المدى الطويل |
آليات الحد الهيكلية البسيطة؛ الحد من الوظائف المعرضة للفشل في البيئات الخارجية مع تقلبات الرياح والرمال ودرجات الحرارة. |
آلية القفل المخفية تضمن التثبيت الآمن؛ يتكيف التصميم المتكامل مع الظروف الخارجية المعقدة مثل التضاريس الجبلية ومسطحات المد والجزر والمناطق الساحلية. |
1. الدعم الفني المخصص لما قبل البيع: يوفر مهندسو ما قبل البيع المحترفون متابعة مخصصة للمشروع، وإنشاء خطط أولية مجانية لتركيب تخطيطات الهيكل واختيار زاوية الميل بناءً على ظروف الموقع الفعلية.
2. تسليم الوثائق الفنية الكاملة: يتم توفير رسومات البناء CAD والبيانات الفنية المتعلقة بحسابات الحمل الميكانيكي عند تقديم الطلب؛ يتم تضمين كل من أدلة التثبيت المطبوعة والرقمية مع الشحنة.
3. إرشادات التثبيت متعدد التنسيقات: تتوفر إرشادات التثبيت عن بعد عبر الإنترنت بعد الشحن، مدعومة بأدلة توضيحية ومقاطع فيديو تعليمية موحدة؛ بالنسبة للمشاريع واسعة النطاق أو المعقدة، يمكن للموظفين الفنيين تقديم المساعدة عبر الإنترنت في الوقت الفعلي لحل تحديات التثبيت.
4. ضمان شامل طويل الأمد: ضمان لمدة 20 عامًا يغطي الوحدة بأكملها. نحن نقدم حلولاً كاملة - بما في ذلك الإصلاحات واستبدال الأجزاء - لأي مشكلات تتعلق بالجودة الهيكلية ناجمة عن عوامل غير بشرية خلال فترة الضمان.
5. آلية الاستجابة الفعالة لما بعد البيع: فريق ما بعد البيع لدينا يعمل 16 ساعة في اليوم، 7 أيام في الأسبوع. نحن نقدم تعليقات على الاستفسارات الروتينية في غضون ساعتين ونقدم حلولاً شاملة للمشكلات الفنية المعقدة في غضون 24 ساعة.
6. الدعم الفني المجاني مدى الحياة للعملاء: نحن نقدم خدمات فنية مستمرة لشركائنا، بما في ذلك الاستشارات المجانية الشاملة لخطط المشاريع الجديدة.
هناك ثلاث نقاط أساسية يجب أخذها في الاعتبار: أولاً، بناء الأساس - يجب أن يأخذ هذا في الاعتبار حسابات التضاريس والحمل؛ بالنسبة للمناطق الجبلية، تأكد من ثبات أساسات الركائز، وبالنسبة للمناطق الساحلية، قم بتنفيذ تثبيت قوي مقاوم للموجات. ثانيًا، تتطلب زوايا الميل وآليات القفل - القابلة للتعديل أو حوامل التتبع، قفلًا ميكانيكيًا بعد التعديل، ويُحظر تمامًا إجراء التعديلات أثناء الرياح العاتية (سرعات تتجاوز 20-25 م/ث) أو الثلوج الكثيفة. ثالثًا، الصيانة الروتينية - قم بإجراء فحص منتظم بحثًا عن الصدأ وشد المرساة (وهو أمر بالغ الأهمية لأنظمة التثبيت المرنة) ومشابك الوحدة لمنع حدوث تشققات صغيرة في الوحدة أو عدم الاستقرار الهيكلي.
بالمقارنة مع التركيبات الثابتة، يمكن للتركيبات اليدوية أو الكهربائية القابلة للتعديل (مع تعديلات الميل الموسمية) أن تعزز توليد الطاقة بنسبة 5%-10% في مناطق خطوط العرض المتوسطة إلى العالية؛ يمكن لحوامل التتبع أحادية المحور أن تزيد الإنتاج بنسبة 15%-20%، وحوامل التتبع ثنائية المحور بنسبة 25%-30%. يعتمد ما إذا كان الاستثمار جديرًا بالاهتمام على حجم المشروع: يجب أن تعطي المشاريع السكنية الصغيرة الأولوية للتركيبات الثابتة (بسبب انخفاض التكاليف)، بينما بالنسبة للمحطات الأرضية المتوسطة إلى الكبيرة، يعتمد الاختيار على مدة أشعة الشمس المحلية وتعريفات الكهرباء - عادةً ما يوفر التتبع أو التركيبات القابلة للتعديل عائدًا على الاستثمار في غضون 3 إلى 5 سنوات.
تشمل المواد الرئيسية الفولاذ الكربوني (المجلفن بالغمس الساخن)، وسبائك الألومنيوم، والفولاذ المقاوم للصدأ، ومواد البوليمر (ألياف الكربون/الأراميد). يعد الفولاذ الكربوني هو الخيار المفضل للمشاريع الأرضية القياسية نظرًا لفعاليته من حيث التكلفة ومقاومته للتآكل. بالنسبة للبيئات الساحلية أو التي تحتوي على رش الملح أو "مصايد الأسماك الكهروضوئية التكميلية"، يفضل استخدام سبائك الألومنيوم أو الفولاذ المقاوم للصدأ لتعزيز مقاومة التآكل. تعتبر مواد البوليمر مناسبة للمواقع أو السيناريوهات المرتفعة على ارتفاعات عالية والتي تتطلب هياكل خفيفة الوزن؛ وعلى الرغم من ارتفاع تكاليفها، إلا أنها توفر مزايا كبيرة من حيث تقليل الوزن.
يتم تصنيف أنظمة التركيب الكهروضوئية في المقام الأول إلى أربعة أنواع: الحوامل الثابتة، والحوامل القابلة للتعديل (يدوية/كهربائية)، والحوامل المرنة، وحوامل التتبع (محور واحد/ثنائي المحور). تعتبر الحوامل الثابتة مناسبة للمشاريع الصغيرة المثبتة على الأرض أو على الأسطح بميزانيات محدودة وتضاريس مسطحة. تُعد الحوامل القابلة للتعديل مثالية للمناطق ذات خطوط العرض المتوسطة والعالية، حيث يمكن تعديل زوايا ميلها موسميًا لتعزيز توليد الطاقة. تعتبر التركيبات المرنة مناسبة للتضاريس المعقدة - مثل المناطق الجبلية أو مشاريع "الهجينة بين مصايد الأسماك والطاقة الشمسية" - والتطبيقات طويلة المدى. تعتبر حوامل التتبع هي الأفضل للنباتات المثبتة على الأرض واسعة النطاق في الصحاري أو السهول ذات ضوء الشمس الوفيرة؛ وفي حين أنها توفر أعلى كفاءة في توليد الطاقة، إلا أنها تتطلب أيضًا تكاليف ومتطلبات صيانة أعلى.
1. تصميم عبوات معيارية موحدة: يتم تفكيك دعامة التثبيت الشمسية القابلة للتعديل على شكل قوس إلى وحدات وتعبئتها وفقًا للمعايير. يتم تأمين المقاطع الطويلة بأكياس منسوجة سميكة ومعززة بحزام فولاذي. يتم فرز الملحقات الصغيرة - مثل البراغي والموصلات والمفصلات - وتعبئتها في أكياس منسوجة منفصلة مقاومة للماء مع وضع علامات واضحة لمنع الضياع أو الخلط.
2. حماية مزدوجة الطبقة من المطر مناسبة للنقل لمسافات طويلة: تتميز الشحنة بأكملها بحماية مقاومة للمطر، وقادرة على تحمل النقل البحري أو البري لمسافات طويلة ومقاومة التآكل أثناء التحميل/التفريغ بالإضافة إلى الأضرار الناجمة عن المطر والرطوبة.
3. متوافق مع وسائط النقل المتعددة: يمكن شحن البضائع مباشرة إلى موقع المشروع عبر الشاحنات أو تعبئتها في حاويات لتلبية متطلبات التصدير إلى الخارج.
4. الشحن المباشر من المصنع الخاص بنا مع أوقات تسليم مرنة يمكن التحكم فيها: تنشأ الشحنات مباشرة من منشأة التصنيع الخاصة بنا في تيانجين. العناصر ذات المواصفات القياسية متوفرة في المخزون...
– يتم إرسال الطلبات خلال 7 أيام؛ يمكن التفاوض على جداول الإنتاج للطلبات المخصصة واسعة النطاق لتأكيد الجداول الزمنية للتسليم.
5. عملية الشحن مرئية بالكامل لسهولة التحقق: لكل شحنة، نقدم صورًا في الوقت الفعلي لعملية التحميل وبيان البضائع التفصيلي. يتم عد العناصر والتحقق منها قطعة قطعة قبل التحميل، ويتم مشاركة الوثائق/الصور مع العميل لتسهيل التحقق منها عند الاستلام.
