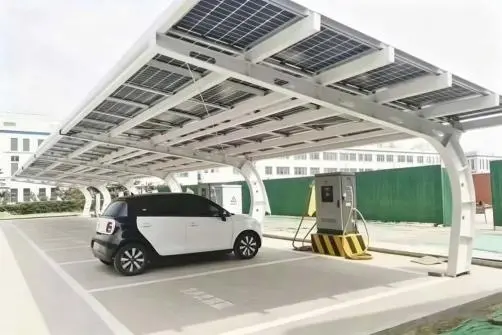

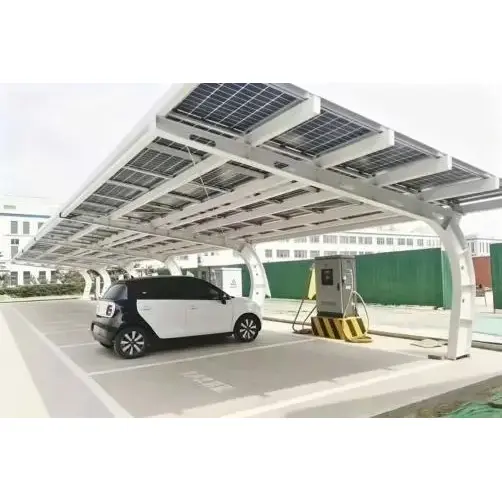

مصنعنا متخصص في تصنيع مرآب الكابولي الشمسي المخصص. تعمل سقيفة المركبات الكابولية أحادية الجانب "على شكل 7" التي تم تطويرها ذاتيًا كحل تكامل كهروضوئي رئيسي للمجمعات الصناعية الصغيرة والمتوسطة الحجم، والساحات الخلفية للشركات، ومناطق مواقف السيارات أحادية الجانب. على عكس سقائف المركبات "على شكل حرف T" ذات الوجهين، تتميز سقيفة المركبات الكهروضوئية "على شكل 7" بأعمدة حاملة فقط في الجزء الخلفي من مكان وقوف السيارات، في حين أن الشعاع الرئيسي ناتئ للأمام لتغطية الصف بأكمله من أماكن وقوف السيارات. يتم تصنيع جميع المكونات مسبقًا في المصنع وتجميعها في الموقع باستخدام براغي عالية القوة، مما يلغي الحاجة إلى اللحام المكثف في الموقع ويقلل بشكل كبير من الجدول الزمني الإجمالي للبناء. يقوم هيكل تحويل المياه المتكامل أحادي الجانب بتوجيه مياه الأمطار بشكل موحد إلى الجانب الكابولي الخارجي، مما يمنع الماء من التساقط على أجسام المركبات أو التسبب في أرض موحلة ومشبعة بالمياه. يمكن تجميع سقيفة المركبات الكهروضوئية "على شكل 7" وتوسيعها بحرية وفقًا لعدد أماكن وقوف السيارات، مع تخصيص مواقع محددة مسبقًا لتركيب أكوام الشحن، مما يتيح إنشاء موقف متكامل للسيارات ومحطة شحن كهروضوئية لتوليد الطاقة.
تم تثبيت جميع الأعمدة في الجزء الخلفي من مكان وقوف السيارات. لا يوجد عائق بإطار فولاذي في مناطق دخول/خروج السيارة أو فتح الباب، ولا يوجد أي تدخل للسائقين عند ركن السيارة أو الخروج من السيارة؛ ولذلك، فإن علامات أماكن وقوف السيارات الحالية لا تتطلب أي تخطيط أو تعديل إضافي.
بالمقارنة مع أساسات المرآب التقليدية متعددة الأعمدة، تتطلب هذه الطريقة نقاط أساس أقل، وتؤدي إلى نطاق أصغر من الضرر الذي يلحق بالرصيف الخرساني أو الأسفلتي المتصلب، وتستلزم تكاليف تجديد إجمالية أقل لمرافق انتظار السيارات القديمة.
تخضع جميع المقاطع الفولاذية لعملية جلفنة كاملة بالغمس الساخن، مما يضمن أن سماكة طلاء الزنك تلبي المعايير المطلوبة وتوفر الحماية ضد مياه الأمطار والتآكل الناجم عن الرطوبة؛ ويمكن استخدام هذه المكونات بشكل موثوق على المدى الطويل في المناطق الساحلية ذات الرطوبة العالية أو في المناطق التي تعاني من البرد الشديد وتساقط الثلوج بغزارة.
يتميز إطار الدعم بمنحدر تصريف قياسي، حيث يقوم بتوجيه مياه الأمطار مركزيًا نحو الجزء الخارجي الكابولي، مما يمنع التساقط المستمر على السطح ويقلل من خطر تراكم المياه في أماكن وقوف السيارات أو الأسطح الرطبة الخطرة.
يمكن تعديل طول الكابولي وارتفاع العمود وزاوية ميل المظلة وفقًا لأحمال الرياح والثلوج المحلية بالإضافة إلى أبعاد الألواح الكهروضوئية. ويدعم النظام كلاً من التكوينات المرنة أحادية الامتداد ومتعددة الامتداد، مع واجهات مثبتة مسبقًا لتثبيت محطة الشحن بالتيار المستمر.
يمكن توفير تقارير احترافية عن حساب الأحمال الهيكلية لأحمال الرياح والثلوج، وشهادات فحص جودة المصنع، ووثائق شهادة ISO/CE، مما يلبي متطلبات حفظ ملفات الاتصال بالشبكة المحلية والمعايير الدولية لحفظ المشاريع.
جدول المواصفات الفنية للمنتج
|
مشروع |
مرآب كهروضوئي أحادي الجانب مكون من 7 أحرف - المعلمات القياسية |
|
المادة الرئيسية |
الفولاذ الكربوني Q235B - جلفنة بالغمس الساخن بشكل عام للحماية من التآكل |
|
سمك طلاء الزنك |
≥85μm |
|
النطاق القياسي للمركبة الواحدة |
2.5 م/3 م/3.5 م – قابلة للتخصيص |
|
نطاق ارتفاع العمود |
2.2 م – 3.2 م (قابل للتعديل) |
|
طريقة الربط |
مجموعة مسامير عالية القوة مجلفنة بالغمس الساخن |
|
عمر الخدمة القياسي |
عمر الخدمة في الهواء الطلق: ≥25 سنة |
يُباع مرآب الطاقة الشمسية الكابولي الخاص بمصنعنا محليًا في جميع أنحاء الصين ويتم تصديره إلى دول مختلفة في جنوب شرق آسيا والشرق الأوسط وأوروبا. التطبيقات المناسبة:
1. أماكن وقوف السيارات ذات الصف الواحد لموظفي المصانع في المصانع الصغيرة والمتوسطة الحجم؛
2. مواقف السيارات الممتدة من جانب واحد للجهات الحكومية والمستشفيات والمدارس.
3. دعم مظلات مواقف السيارات لمحطات شحن الطاقة الجديدة صغيرة الحجم داخل الحدائق التجارية؛
4. مشروع تحويل الطاقة الكهروضوئية لمواقف السيارات المستقلة من جانب واحد لمنطقة الفيلا؛
5. مشروع المواقف المؤقتة وتوليد الطاقة لمنطقة لوجستية ضيقة ذات صف واحد.
عملية إنتاج شاملة وفحص ومراقبة الجودة الشاملة
1. فحص المواد الخام الواردة: التحقق من سمك الفولاذ، وتركيب المواد، وجودة المواد الخام المجلفنة؛ يجب رفض الفولاذ غير المتوافق دون مزيد من المعالجة؛
2. القطع واللكم باستخدام الحاسب الآلي: معدات CNC أوتوماتيكية بالكامل لقطع التشكيل الجانبي واللكم الدقيق لفتحات تثبيت البراغي؛
3. تقوية الأجزاء الحاملة للشعاع الرئيسي باللحام الكامل. طحن اللحامات بشكل مسطح وإزالة أي نتوءات؛
4. جلفنة شاملة بالغمس الساخن بدرجة حرارة عالية للحماية من التآكل: يتم غمر جميع المكونات في حمام الزنك ذو درجة الحرارة العالية لتشكيل طبقة واقية موحدة لمنع الصدأ.
5. الفحص الشامل لأبعاد المنتج النهائي: إجراء معايرة فردية لطول الكابولي، وعمودية العمود، وتحمل الفجوة المشتركة؛
6. اختبار أخذ عينات محاكاة الحمل: يتم اختيار هياكل الدعم النهائية بشكل عشوائي لاختبار محاكاة حمل الرياح والثلوج.
7. التحقق من تغليف الشحن: تصنيف الملحقات وتعبئتها وتسميتها؛ تأكد من وجود المجموعة الكاملة من الملحقات قبل التعبئة والشحن.
يجب أن يكون كل إجراء لفحص الجودة مصحوبًا بسجل فحص ورقي، والذي يمكن تقديمه إلى الطرف المشتري كجزء من وثائق تدقيق المشروع.
1. مرافق التصنيع الداخلية التي تزيل هوامش الربح الوسيطة: نحن ندير ورش معالجة الصلب الخاصة بنا وخطوط إنتاج الجلفنة المستقلة، مما يتيح الإدارة الذاتية الكاملة للعملية - ونقدم أسعار جملة أكثر تنافسية للمشتريات كبيرة الحجم؛
2. الشهادات الشاملة: شهادة نظام إدارة الجودة ISO 9001، وشهادة السلامة الهيكلية CE، وتقرير فحص طبقة الجلفنة SGS من طرف ثالث؛
3. خدمة شاملة وقفة واحدة: يتم توفير عروض هيكلية مجانية ورسومات بناء مفصلة؛ التوجيه الفني بالفيديو عبر الإنترنت بدوام كامل خلال مرحلة البناء؛
4. جداول زمنية مستقرة ويمكن التنبؤ بها للتسليم: مع وجود مخزون وافر من المواد الخام في مرافق التصنيع الخاصة بنا، فإن دورة الإنتاج للطلبات القياسية تتراوح من 10 إلى 18 يوم عمل؛
5. ضمان ما بعد البيع المعزز: ضمان لمدة 15 سنة على الإطار الفولاذي الرئيسي؛ خدمات الاستشارات الفنية للصيانة والتجديد الهيكلي مدى الحياة.
عملية التعبئة والتغليف والشحن والمشتريات
1. طريقة التغليف: يجب حماية العتبات والأعمدة الرئيسية بغلاف بلاستيكي. يجب تعبئة الوصلات الصغيرة في أكياس منسوجة مصنفة بشكل منفصل، مع تحديد مواصفاتها وأرقام أجزائها بشكل واضح.
2. الشحن والخدمات اللوجستية: يتم تسليم خدمة شحن المركبات المحلية مباشرة إلى موقع البناء؛ تعتمد أعمال التجارة الخارجية وضع شحن الحاويات القياسي، وتدعم شروط التجارة FOB وCIF.
3. عملية الشراء القياسية: يقدم العميل أبعاد/رسومات الموقع ← يصدر المهندس عرضًا وعروض أسعار ← توقيع عقد الشراء والبيع ← الدفع المسبق وبدء جدولة الإنتاج ← فحص الجودة الشامل طوال العملية برمتها ← تسوية الدفعة النهائية وشحن البضائع ← الإرسال المتزامن لوثائق ورسومات التأهيل ← التثبيت في الموقع والتنسيق الفني.
ج: بالنسبة للمواقع التي تحتوي على صف واحد من أماكن وقوف السيارات أو التخطيطات الضيقة والممدودة، يوصى باستخدام سقيفة المركبات الكهروضوئية ذات الجانب الواحد على شكل حرف U لأنها تتحمل تكاليف بناء أقل؛ بالنسبة للمواقع التي تحتوي على صفين من أماكن وقوف السيارات المتماثلة أو مناطق وقوف السيارات الكبيرة والمتجاورة، يفضل سقيفة مركبات على شكل حرف T مع عمود واحد يدعم مكانين لوقوف السيارات.
ج: نعم. لا يتطلب الأساس المكون من 7 أعمدة سوى عدد قليل من نقاط التثبيت ويتضمن حفرًا محليًا لأساس مستقل، مما يؤدي إلى الحد الأدنى من الاضطراب في سطح الطريق الحالي - مما يجعله مناسبًا للغاية لتجديد مرافق مواقف السيارات القديمة.
ج: الدعم. خلال مرحلة التصميم، يمكن حجز ركائز تثبيت كومة الشحن الثابتة وفتحات توجيه الكابلات؛ تتوفر رسومات التخطيط المتكاملة المقدمة من المصنع لتسهيل إنشاء محطات الطاقة الكهروضوئية وتخزين الطاقة والشحن المتكاملة.
ج: يتم تجميع الهيكل بأكمله باستخدام البراغي، مما يلغي الحاجة إلى إجراءات اللحام المعقدة؛ يمكن تركيبه إما بواسطة فرق بناء الهياكل الفولاذية القياسية أو فرق تركيب الخلايا الكهروضوئية.
ج: التأثيرات البسيطة لا تسبب تآكلًا سريعًا؛ يمتلك طلاء الزنك خصائص حماية من التآكل ذاتية التضحية. في الحالات التي تقشرت فيها مساحات كبيرة من طلاء الزنك، فإننا نقدم حل تطبيق طلاء الزنك؛ لا تتطلب الخدوش البسيطة معالجة إضافية، ويمكن استخدام السطح في الهواء الطلق مع ثبات طويل الأمد.
ج: بالنسبة للأسطح الأرضية الصلبة التقليدية، يكفي وجود أساس خرساني مستقل؛ بالنسبة للمواقع ذات ظروف التربة الطميية أو الناعمة، يمكن إضافة ألواح تثبيت مدمجة أو يمكن تعميق أرصفة الأساس. سيقوم المهندس بوضع خطة بناء أساس مخصصة بناءً على الظروف الجيولوجية للتخفيف من مخاطر الاستيطان.
1. خدمة الضمان: بالنسبة للتشوه الهيكلي غير الناتج عن النشاط البشري أو انفصال الطلاء المجلفن على نطاق واسع، يمكن استبدال المكونات المقابلة مجانًا؛
2. الدعم الفني: توفير التصميم والرسومات التخطيطية مجانًا مدى الحياة لتعزيز دعامة الدعم وتعديلات توسيع السعة؛
3. دراسات حالة المشروع: مع خبرة واسعة في خدمة مصانع التصنيع وعملاء إدارة المجمعات الصناعية والمقاولين العامين لمشاريع الطاقة الكهروضوئية في مختلف المناطق، يمكننا تقديم زيارات ميدانية في الموقع لمشاريع مماثلة تقع في المنطقة المجاورة؛
4. تسليم الشهادة: عند الشحن، سيتم إرسال تقرير فحص الجودة الورقي ونسخ من شهادات الشهادة في وقت واحد؛ ويمكن الوصول إلى الإصدارات الإلكترونية من هذه الوثائق في أي وقت.
