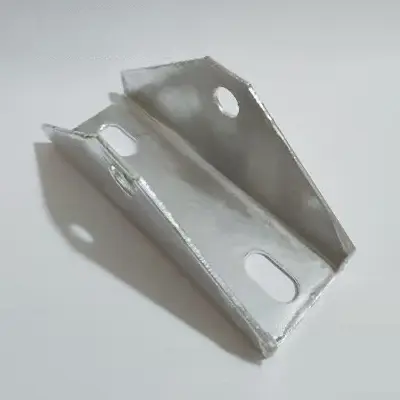

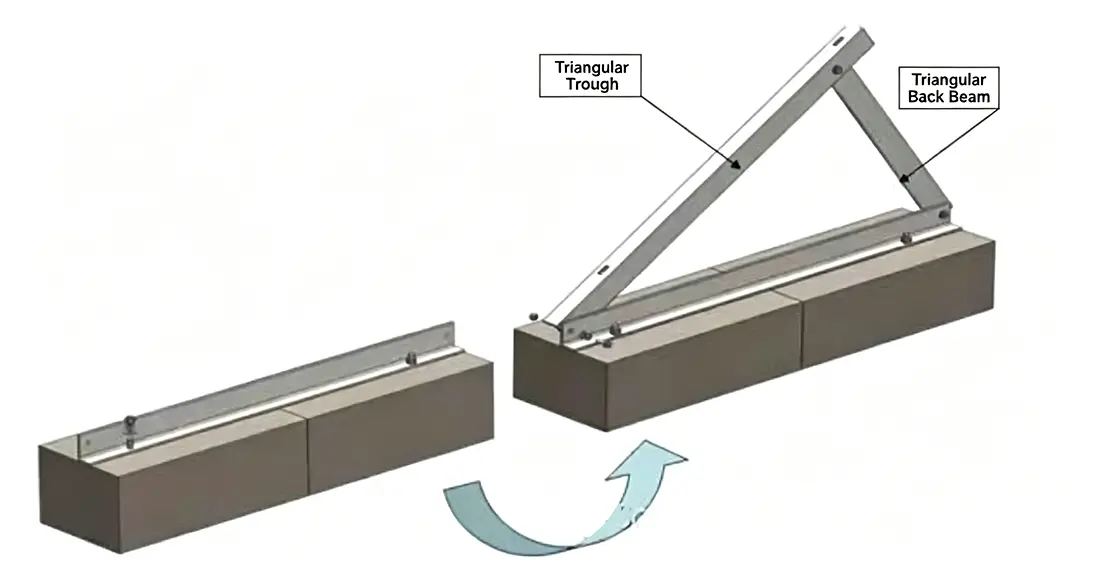

يُعرف أيضًا باسم الدعامات المثلثة أو التعزيزات المثلثة، يُعد موصل قوس المثلث الصيني من مصنع Guojian مكونات الأجهزة الهيكلية الأساسية لأنظمة تركيب الخلايا الكهروضوئية. ومن خلال الاستفادة من الاستقرار الميكانيكي للمثلث، فإنها تربط الأعمدة الرأسية الرئيسية والأقواس القطرية والمدادات الأفقية لتشكيل إطار دعم مثلثي، وتوزيع الضغوط الناتجة عن أحمال الرياح وأحمال الثلوج ووزن الوحدات الكهروضوئية بشكل فعال. أنظمة التركيب القياسية التي تعتمد على التوصيلات أحادية النقطة تكون عرضة للتأرجح العام، وتشقق اللحام، وترهل المدادة عند تعرضها لرياح قوية في الهواء الطلق مع مرور الوقت؛ يؤدي تركيب الموصلات المثلثة إلى تعزيز صلابة هيكل التثبيت بأكمله بشكل كبير، مما يجعلها مكونات لا غنى عنها للمحطات الكهروضوئية المثبتة على الأرض واسعة النطاق، والمنشآت على التضاريس الجبلية المعقدة، والمشاريع في المناطق الساحلية المعرضة لأحمال الرياح العالية.
✅ توريد المصنع الشامل: يتم تصنيع الموصلات المثلثة والمقاطع الفولاذية على شكل C/Z/U والمشابك الكهروضوئية وموصلات المدادات داخل الشركة مع معالجة موحدة ضد التآكل. يأتي نظام التثبيت بأكمله مزودًا بضمان موحد لمدة 25 عامًا، مما يلغي الحاجة إلى مصادر متعددة البائعين ويتجنب مشكلات مثل المواصفات غير المتوافقة أو العمر الافتراضي المضاد للتآكل غير المتسق.
✅ تقنيات مزدوجة مضادة للتآكل لجميع البيئات: سمك الطلاء المجلفن بالغمس الساخن ≥65μm؛ يتميز طلاء الزنك والألمنيوم والمغنيسيوم بخصائص الشفاء الذاتي عند الحواف المقطوعة ويجتاز اختبارات رش الملح المحايد لمدة 1000 ساعة، مما يضمن متانة طويلة الأمد في المناطق الساحلية المالحة والقلوية، والمشاريع الهجينة لمصايد الأسماك والطاقة الشمسية، والمناطق الجبلية عالية الرطوبة.
✅ هيكل مثلث سميك وعالي القوة: المكونات الرئيسية مختومة من قطعة واحدة من الفولاذ Q355B مقاس 2.0-3.0 مم. يتحمل التصميم الميكانيكي المثلث المستقر رياحًا تبلغ سرعتها 60 مترًا في الثانية وأحمال ثلج تبلغ 1000 نيوتن / متر مربع، مما يوفر قدرة تحمل عالية دون الانحناء أو التشوه بمرور الوقت.
✅ قدرة إنتاجية موثوقة وواسعة النطاق: ورشة عمل موحدة بمساحة 6,600 متر مربع ومجهزة بـ 20 آلة تثقيب CNC مؤتمتة بالكامل؛ يبلغ الإنتاج السنوي 42000 طن من المقاطع الكهروضوئية. يتم الاحتفاظ بالمواصفات القياسية في المخزون. يتم تسليم الطلبات المجمعة التي تزيد عن 10,000 وحدة في غضون 10-15 يومًا، مع توفر جدول الأولوية للطلبات العاجلة.
✅ الجودة والامتثال المعتمدان: حاصل على شهادات ISO9001 (الجودة)، وISO14001 (البيئية)، وISO45001 (الصحة المهنية). تتضمن كل دفعة تقريرًا أصليًا لفحص جودة المصنع، يلبي متطلبات التأهيل لمناقصات محطات الطاقة الكهروضوئية واسعة النطاق.
|
المعلمة |
المواصفات القياسية |
خيارات قابلة للتخصيص
|
|
اسم المنتج |
موصل الثلاثي |
الأبعاد المخصصة؛ نقش شعار الشركة
|
|
المادة الرئيسية |
Q355B صفيحة فولاذية عالية القوة |
Q235 الكربون الصلب (اختياري) |
|
سمك اللوحة |
2.0 ملم / 2.5 ملم / 3.0 ملم / 4.0 ملم |
نسخة معززة سميكة ومقاومة للرياح |
|
المعالجة السطحية |
الجلفنة بالغمس الساخن؛ طلاء الزنك والألومنيوم والمغنيسيوم |
طلاء مسحوق أسود (مضاد للتآكل) |
|
مواصفات الفتحة |
فتحات مشقوقة متساوية البعد بزوايا متعددة |
تباعد ثقب قابل للتعديل. عدد متغير من الثقوب |
|
سعة التحميل |
مقاومة ضغط الرياح ≥ 60 م/ث؛ حمل الثلج ≥ 1000 نيوتن/م² |
نسخة سميكة مخصصة للمناطق الساحلية ذات الارتفاعات العالية والرياح القوية |
ج: نحن نؤيد التخصيص الكامل. يمكننا ضبط سماكة اللوحة، وتباعد الفتحات، وزوايا الفتحة بناءً على التركيبات الفولاذية ذات القسم C/Z الموجودة لديك؛ ببساطة قم بتوفير رسومات التركيب، ويمكننا المضي قدمًا في إنشاء القالب وإنتاجه.
ج: يتم توفير كميات صغيرة من عينات المواصفات القياسية مجانًا؛ تنطبق تكاليف الشحن فقط. إذا تم تقديم طلب مشروع مجمع لاحقًا، فيمكن خصم تكلفة شحن العينة بالكامل من إجمالي الطلب.
ج: نوصي بتشطيب سطح الزنك والألمنيوم والمغنيسيوم؛ تتميز الحواف المقطوعة بخصائص مضادة للتآكل ذاتية الإصلاح، مما يجعلها مناسبة للمناطق الساحلية شديدة التآكل وبرك الأسماك وبيئات التربة المالحة والقلوية. تأتي الملحقات مع ضمان لمدة 10 سنوات، ويتم دعم النظام الكهروضوئي الكامل بضمان لمدة خدمة مدتها 25 عامًا.
1. دعم الرسم الفني المجاني: توفير الرسومات للتخطيط الشامل للتركيب الكهروضوئي وحسابات الحمل الهيكلي للدعامات المثلثية.
2. خدمات اختبار الطرف الثالث: يمكن إرسال العينات إلى المختبر الخاص بك لإجراء اختبار رش الملح الميكانيكي والمقاوم للتآكل.
3. استكمال وثائق تأهيل العطاء: شهادات "ثلاثة أنظمة"، وشهادة مؤسسة ائتمانية مصنفة AAA، وتقارير فحص جودة المصنع المضمنة مع الشحنة.
4. دعم ما بعد البيع مدى الحياة: المتابعة المنتظمة بعد تشغيل المشروع؛ استبدال أو إرجاع الملحقات مجانًا في حالة حدوث مشكلات في الجودة غير ناتجة عن الإنسان.
