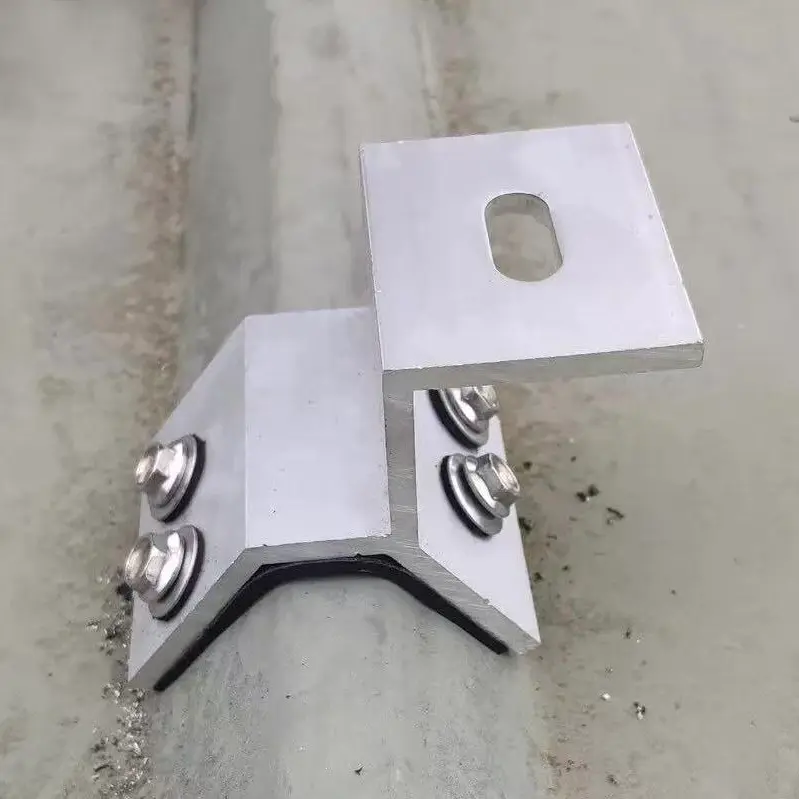

مشبك السقف

إن مشابك السقف التي يقدمها مصنع Guojian مناسبة لمختلف أنواع الأسطح المعدنية، مثل الألواح الثابتة المخفية (Jiachi)، والألواح المموجة، وأنظمة التماس اللفة. عندما يتم دمجها مع قضبان التوجيه ذات الأخدود على شكل C المقدمة من مصنعنا، فإنها يمكنها تثبيت الوحدات الكهروضوئية بشكل آمن. تم تجهيز المشابك بأسنان مدمجة مضادة للانزلاق ومنصات عازلة مطاطية، والتي يمكن أن تمنع بشكل فعال الخدوش على سطح الألواح الفولاذية الملونة وتحافظ على الثبات حتى في ظل الرياح القوية التي تصل سرعتها إلى 60 مترًا في الثانية، دون انزلاق. من خلال خط إنتاج ختم الأجهزة المملوك لنا بشكل مستقل، فإننا نقدم باستمرار مشاريع الطاقة الكهروضوئية الموزعة للمنشآت الصناعية/التجارية والمجمعات اللوجستية، مما يقلل بشكل كبير من تكلفة تركيب تجديدات الأسطح ويقلل بشكل فعال من مخاطر الصيانة الناجمة عن تسرب المياه في المستقبل.

عملية التصنيع

1. اختيار واختبار المواد الخام

يستخدم قضبان الألومنيوم الأولية GB 6005-T5. تتحقق عمليات التفتيش الواردة من قوة الشد، وقوة الخضوع، وتكوين سبيكة Al-Mg-Si؛ يتم رفض الألمنيوم المعاد تدويره أو غير النقي بشكل صارم. يتم فحص المقاومة الأساسية للتآكل برذاذ الملح، ويتم إرجاع المواد غير المتوافقة على الفور.

2. البثق المتكامل ذو درجة الحرارة العالية

يتم بثق قطع العمل عند درجة حرارة ثابتة تبلغ 520 درجة مئوية لتشكيل جسم المشبك، ومخالب الإمساك، وقاعدة الترباس في قطعة واحدة. يضمن هذا التصميم السلس والخالي من اللحام توزيعًا موحدًا للحمل ويزيل خطر الفشل الهيكلي عند نقاط اللحام.

3. طحن أسنان التروس CNC بدقة

تعمل معدات CNC المؤتمتة بالكامل على طحن نسيج مضاد للانزلاق منقوش بالألماس على سطح الإمساك الداخلي. يزيد عمق الأسنان ودرجة الميل القياسية من الاحتكاك بلوحة السقف، مما يمنع الانزلاق الجانبي أثناء الرياح العاتية.

4. المعالجة المضادة للتآكل بأكسيد

تخضع المشابك المبثوقة للأكسدة لإنشاء طبقة أكسيد واقية كثيفة يبلغ سمكها 12 ميكرومترًا والتي تمنع الهواء والمطر ورذاذ الملح. تتكامل طبقة الأكسيد مع الألومنيوم، مما يوفر مقاومة طويلة الأمد للتآكل حتى عند الحواف المقطوعة.

5. وسادة عازلة متكاملة

تتضمن وسادة مطاطية EPDM (مقاومة لدرجة الحرارة من -40 درجة مئوية إلى 120 درجة مئوية ومقاومة للأشعة فوق البنفسجية). تم تشكيله ليناسب بشكل دقيق سطح التلامس للمشبك، فهو يخفف ضغط التثبيت ويمنع سبائك الألومنيوم من خدش الطلاء على البلاط الفولاذي الملون أو ألواح Al-Mg-Mn.

إرشادات التثبيت والاستخدام

1. التحقق من ملف التعريف قبل التثبيت

قم بقياس ارتفاع ضلع البلاط الفولاذي الملون بدقة، وتباعد الضلع، وعرض التماس قبل التثبيت لتحديد نموذج المشبك الصحيح.

2. عزم الدوران القياسي

أحكم ربط البراغي إلى عزم دوران قياسي يبلغ 20-30 نيوتن متر باستخدام مفتاح عزم الدوران.

3. بيئة التثبيت

جدولة التثبيت للأيام الجافة والمشمسة؛ تأكد من أن أسطح الأسقف خالية من الماء الراكد والزيت والغبار.

4. مواصفات التخطيط القائم على التحميل

زيادة كثافة نقاط تثبيت المشبك للأسطح التي يزيد ميلها عن 20 درجة أو في المناطق الساحلية المعرضة لأحمال الرياح العالية.

5. حظر تعديل المكونات غير المصرح به

يحظر طحن أو قطع السطح المؤكسد لمشابك سبائك الألومنيوم في الموقع؛ يجب إعادة طلاء أي أسطح مقطوعة بمادة مانعة للتسرب مضادة للتآكل.

6. متطلبات التفتيش بعد التثبيت

يجب إجراء عمليات التفتيش كل ستة أشهر بعد تسليم المشروع، مع التركيز على إحكام البراغي وحالة الوسادات المطاطية.

مجالات التطبيق

1. مرافق لوجستية وتخزينية واسعة النطاق

2. المناطق الصناعية والمصانع

3. المباني الراقية ذات السقوف الدائمة المغنسيوم

4. المناطق الصناعية الساحلية ومناطق المصانع الكيماوية

5. المشاريع الكهروضوئية للأسقف المعدنية في الخارج

مخاوف العملاء الرئيسية

1. هل أحتاج إلى تخزين أنواع متعددة من مشابك السقف لأن المصانع المختلفة تستخدم صفائح فولاذية ملونة غير متوافقة؟

غالبًا ما تكون مشابك السوق العامة ذات توافق ضعيف في المظهر الجانبي، مما يؤدي إلى قبضة فضفاضة أو خدوش سطحية. نحن نقدم ثلاث سلاسل رئيسية - مشابك Jiaochi (470/760/820)، ومشابك التماس الدائمة Al-Mg-Mn، ومشابك الألواح شبه المنحرفة - ويمكننا إنشاء قوالب مخصصة بناءً على ارتفاعات ودرجات تمويج محددة، مما يوفر حل إمداد موحد للمشروع بأكمله.

2. كيف نتعامل مع صدأ وانزلاق المشبك في المناطق الساحلية أو الكيميائية برذاذ الملح الثقيل؟

غالبًا ما تصدأ المشابك المجلفنة القياسية وتنكسر خلال ثلاث سنوات، كما أن خلط الألومنيوم بالحديد يسبب التآكل الكهروكيميائي. تتميز المشابك الخاصة بنا بهيكل من سبائك الألومنيوم 6005-T5 مع لمسة نهائية بأكسيد و304 مثبتات من الفولاذ المقاوم للصدأ؛ فهي لا تظهر أي بقع صدأ بعد 1000 ساعة من اختبار رش الملح المحايد، مما يضمن أداءً مستقرًا في البيئات الساحلية والكيميائية شديدة التآكل.

3. في المناطق المعرضة للأعاصير، هل ستتفكك المشابك أم ستؤدي إلى انفصال المجموعة الكهروضوئية؟

تتميز المشابك بمخالب سميكة مع مسننات مضادة للانزلاق من أجل ملاءمة مثالية ضد التموجات؛ تؤكد الاختبارات المعملية التي أجرتها جهة خارجية مقاومة ضغط الرياح حتى 1.5 كيلو باسكال. ومن خلال اقترانها بصواميل ذاتية القفل مضادة للفك، تظل البراغي آمنة على الرغم من التمدد الحراري والانكماش، وقد تم نشر النظام بنجاح في العديد من المشاريع الساحلية المعرضة للأعاصير دون أي حوادث انزلاق.
