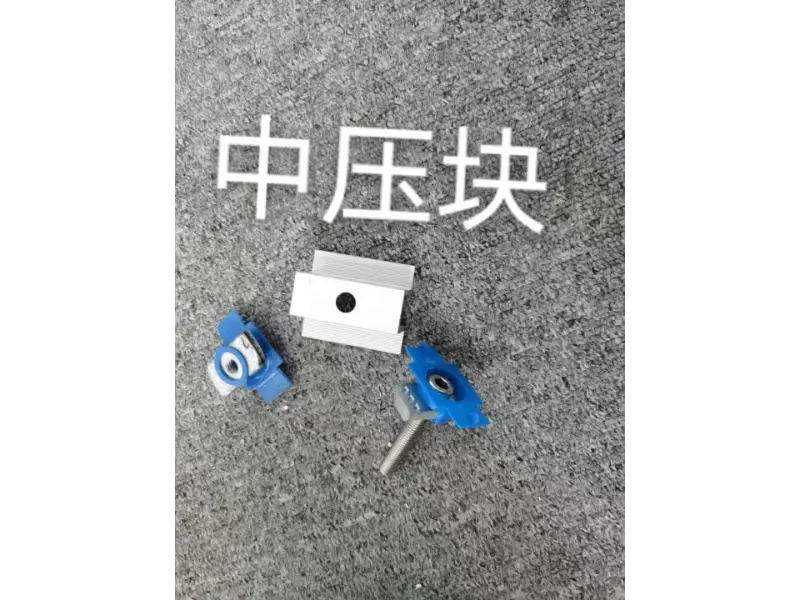

يعد المشبك المتوسط من سبائك الألومنيوم (المشبك الأوسط الكهروضوئي) مكونًا متخصصًا مصممًا لتأمين الوحدات الكهروضوئية (PV). يتم وضعه بين لوحتين كهروضوئيتين متجاورتين، ويقوم بتثبيت الوحدات على قضبان التثبيت، ويحد من الإزاحة الأفقية، ويعزز مقاومة الرياح والزلازل للمجموعة بأكملها. يأتي مزودًا بمثبتات من الفولاذ المقاوم للصدأ 304 ووسادة مطاطية اختيارية مضادة للانزلاق EPDM لحماية إطارات الوحدة من التلف. يشتمل التصميم على قنوات تصريف وتدفق الهواء لتقليل تراكم الغبار والماء والثلج. تُستخدم هذه المشابك على نطاق واسع في التركيبات التجارية والصناعية على الأسطح، والأنظمة الكهروضوئية السكنية، ومحطات الطاقة الشمسية المثبتة على الأرض على نطاق المرافق. يمكن تخصيص الأبعاد بناءً على سمك الوحدة ومتطلبات حمل المشروع المحددة.
يتم تركيبه بين وحدتين كهروضوئيتين متجاورتين، حيث يقوم المشبك الوسيط المصنوع من سبائك الألومنيوم بتثبيت الوحدات بقوة على قضبان التثبيت. إنه يقيد كلاً من الإزاحة الأفقية والرأسية، مما يضمن بقاء الوحدات متسقة بدقة وتخضع لقوى ثابتة وموحدة؛ إنه بمثابة مكون الاتصال الأساسي لتأمين المصفوفة بأكملها.
ومن خلال توفير تثبيت متعدد النقاط، يحد الجهاز من حركة الوحدة وتذبذبها أثناء الرياح العاتية أو الأحداث الزلزالية. وهذا يمنع الوحدات من التحرك خارج القضبان أو الاهتزاز تحت الأحمال الشديدة، وبالتالي تحسين الاستقرار العام للمصفوفة في الظروف الجوية القاسية.
تعمل المسننات الداخلية المضادة للانزلاق، جنبًا إلى جنب مع وسادة مطاطية EPDM، على زيادة الاحتكاك بين المشبك وإطار الوحدة. وهذا يمنع الوحدات من الانزلاق أو الارتخاء، بينما يعمل أيضًا على تخفيف ضغط التثبيت لحماية إطارات الوحدة من السحق أو التلف.
ينقل المشبك وزن الوحدات بالتساوي - جنبًا إلى جنب مع أحمال الرياح والثلوج - إلى قضبان التثبيت وأعمدة الدعم وهيكل الأساس. يؤدي ذلك إلى توزيع الضغط، مما يمنع التحميل الزائد الموضعي الذي قد يؤدي إلى تشوه هيكلي أو تلف الوحدات الكهروضوئية.
هيكل المشبك الوسيط من سبائك الألومنيوم يتميز بقنوات تصريف وتدفق هواء متكاملة. تعمل هذه على تسهيل الجريان السطحي الفعال لمياه الأمطار والتكثيف، مما يقلل من تراكم الغبار والماء والثلوج عند نقاط التثبيت، مع تقليل مخاطر التظليل وتراكم الأحمال المفرطة على الوحدات.
متوافق مع سمك وحدة الطاقة الشمسية القياسية (على سبيل المثال، 30 مم، 35 مم، 40 مم) وقابل للتخصيص للأبعاد غير القياسية. تم تصميمه للعمل مع هياكل ووحدات إطارية مختلفة من شركات مصنعة مختلفة، ويمكن لنظام إمداد واحد أن يلبي متطلبات المشاريع المتنوعة.
| غرض | مواصفة |
|---|---|
| درجة السبائك الأساسية | سبائك الألومنيوم 6005-T5 / 6063-T5 (اختياري) |
| المعالجة السطحية | أنودة الفضة، سمك الفيلم ≥10μm |
| سمك الفيلم انوديك | ≥10μm، التخصيص السميك متاح للبيئات الساحلية ورذاذ الملح العالي |
| سمك الوحدة المتوافقة | 30 مم، 35 مم، 40 مم (قابل للتخصيص) |
| الطول القياسي | 40/50/60/80 مم (قطع حسب الحجم حسب الطلب) |
| نوع الهيكل | هيكل معياري متوسط التثبيت مع شكل أسنان مضاد للانزلاق على الجانب الداخلي |
| دعم السحابات | 304 مسامير وصواميل من الفولاذ المقاوم للصدأ |
| الملحقات الاختيارية | جوانات مطاطية مضادة للانزلاق EPDM |
| مقاومة حمل الرياح | حتى 60 م/ث (يتم إعادة فحصها لكل مشروع) |
| تحميل الثلج | 1.4 كيلو نيوتن/م² (محسوب لكل مشروع) |
| سيناريوهات التطبيق | أسطح المنازل التجارية والصناعية، ومحطات الطاقة الكهروضوئية السكنية، ومحطات الطاقة الكهروضوئية المركزية المثبتة على الأرض |
| المعايير المعمول بها | تتوفر شهادات GB/T 5237، CE، ISO9001 |

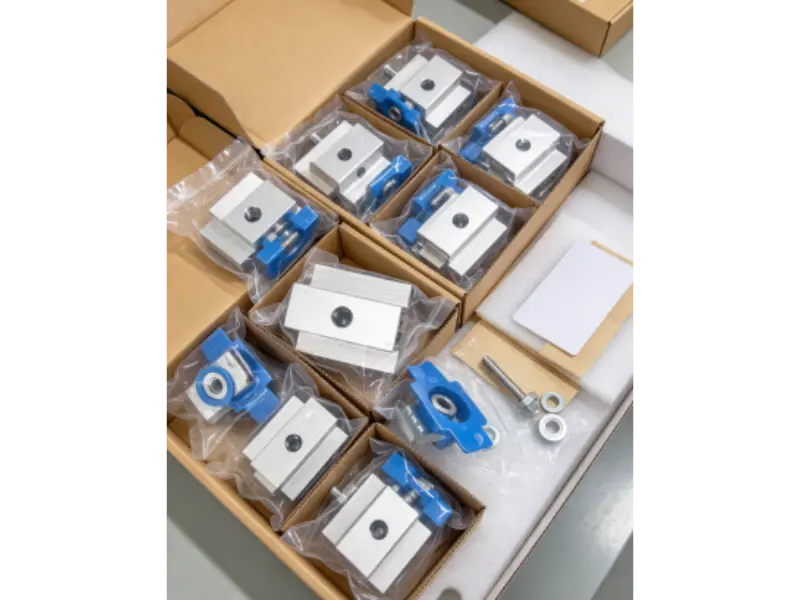

يتم تعبئة كل مشبك متوسط من سبائك الألومنيوم بشكل منفصل لمنع الاحتكاك أو التأثير، وحماية السطح المؤكسد وضمان عدم حدوث خدوش أو تلف الطلاء أثناء النقل.
يتم فرز العناصر حسب الطراز والمواصفات، مع تضمين ملصقات واضحة وقوائم تعبئة لتسهيل فحص المخزون السريع في الموقع والتخزين المنظم.
تخضع كل شحنة لعد دقيق والتحقق من النماذج والدفعات للتأكد من أن العناصر الفعلية - من حيث الكمية والمواصفات - تتطابق تمامًا مع قائمة التعبئة، مما يمنع النقص أو السهو.
يتم تعبئة البضائع في صناديق كرتونية قياسية متينة أو صناديق خشبية، ومجهزة بمواد توسيد داخلية وواقيات زوايا معززة لمنع التشوه من التأثيرات أثناء النقل.
يتم تضمين المجففات داخل العبوة لضمان بيئة جافة طوال النقل البحري أو البري، ومنع الأضرار المرتبطة بالرطوبة للطلاء المؤكسد وضمان أن المكونات جاهزة للتركيب الفوري عند الوصول.
تشمل خيارات التسليم المرنة الشحنات المرحلية. بالنسبة للطلبات الدولية، نقدم قوائم تعبئة شاملة ووثائق جمركية لضمان تخليص الصادرات بشكل سلس؛ بالنسبة للطلبات المحلية، نقدم خدمة توصيل حمولة الشاحنة الكاملة مباشرة إلى الموقع، بما يتماشى مع جداول البناء.
نحن نقدم خطط التثبيت والوثائق الفنية، التي تحدد نقاط التثبيت الرئيسية، ومتطلبات التشديد، والاحتياطات الأساسية، مدعومة بإحاطة فنية قبل البناء.
واستنادًا إلى مخططات التصميم، يتم تحديد تخطيط وحدات الطاقة الشمسية وقضبان التثبيت، ويتم تحديد نقاط التثبيت للمشابك الوسطى لضمان التباعد والمحاذاة المتسقة.
يتم وضع وحدات الطاقة الشمسية على قضبان التثبيت. يتم ضبط التباعد والتسوية بين الوحدات المجاورة للتأكد من أن إطارات الوحدة تتناسب تمامًا مع فتحات المشابك الوسطى.
قم بتثبيت المشابك المتوسطة المصنوعة من سبائك الألومنيوم واربط المسامير على شكل حرف T إلى عزم الدوران المحدد. تأكد من التحكم جيدًا في قوة الشد - وتجنب القوة المفرطة التي قد تؤدي إلى تلف إطارات الوحدة، وتأكد من أنها ليست فضفاضة جدًا، مما قد يؤدي إلى عدم الاستقرار.
تأكد من وضع الوسادات المطاطية EPDM والتسننات المضادة للانزلاق بشكل صحيح. افحص كل نقطة تثبيت للتأكد من أن الوحدات آمنة ولن تنزلق أو ترتخي.
تحقق من المصفوفة بأكملها للتأكد من تشديد جميع المكونات وتسويتها بشكل صحيح. التحقق من الفجوات بين الوحدات ومواءمتها الشاملة. بمجرد تأكيد متطلبات الحاملة واجتياز عملية الفحص للتثبيت، يمكن تسليم المشروع.
ج: بالنسبة للمشاريع القياسية، تكون فجوة التمدد بمقدار 5-8 ملم كافية لاستيعاب التمدد الحراري والانكماش. يمكننا أيضًا التوصية بالمواصفات المناسبة بناءً على رسومات مشروعك عند تقديم الطلب.
ج: قم بربط مسامير T وفقًا لمواصفات عزم الدوران القياسية. مع عمل الوسادة المطاطية EPDM كمنطقة عازلة، فإن التثبيت المناسب لن يؤدي إلى إتلاف إطارات الوحدة. ومع ذلك، يمكن أن يؤدي عزم الدوران المفرط إلى سحق إطارات الألومنيوم، لذا يجب تجنب الإفراط في التشديد.
ج: نحن نوفر 304 مثبتات من الفولاذ المقاوم للصدأ بشكل قياسي، والتي توفر مقاومة جيدة للمصادرة. بالنسبة للمشاريع الخارجية طويلة المدى، يمكن أيضًا اختيار البراغي ذات الطلاء المضاد للالتصاق لتسهيل عملية الإزالة أثناء الصيانة المستقبلية أو استبدال الوحدة.
ج: يمكن إعادة استخدامها إذا لم يتم تآكل المسننات بشكل كبير وظل المظهر الجانبي غير مشوه. إذا تم ارتداء المسننات بشكل كبير، فسيتم التأثير على الأداء المضاد للانزلاق؛ لذلك، لا ننصح باستخدامها في المشاريع الكهروضوئية الجديدة.
ج: لا ينصح بخلط مواصفات مختلفة. يمكن أن يؤدي استخدام المشابك المتوسطة ذات السماكات المختلفة إلى تحميل غير متساوٍ على الوحدات، مما قد يؤدي إلى تركيزات إجهاد موضعية وزيادة خطر حدوث شقوق صغيرة؛ ولذلك فمن الأفضل توحيد المواصفات.
ج: نظرًا للوزن الذاتي الأكبر للوحدات الزجاجية المزدوجة كبيرة الحجم، فمن المستحسن إعطاء الأولوية لاستخدام المشابك المتوسطة المصنوعة من سبائك الألومنيوم الأكثر سمكًا. بالإضافة إلى ذلك، تحقق من ارتفاع إطار الوحدة، وتأكد من طول جهة الاتصال الفعالة للتثبيت، و-إذا لزم الأمر- قم بزيادة عدد نقاط التثبيت.
