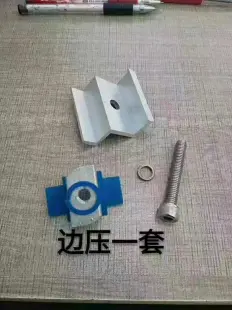

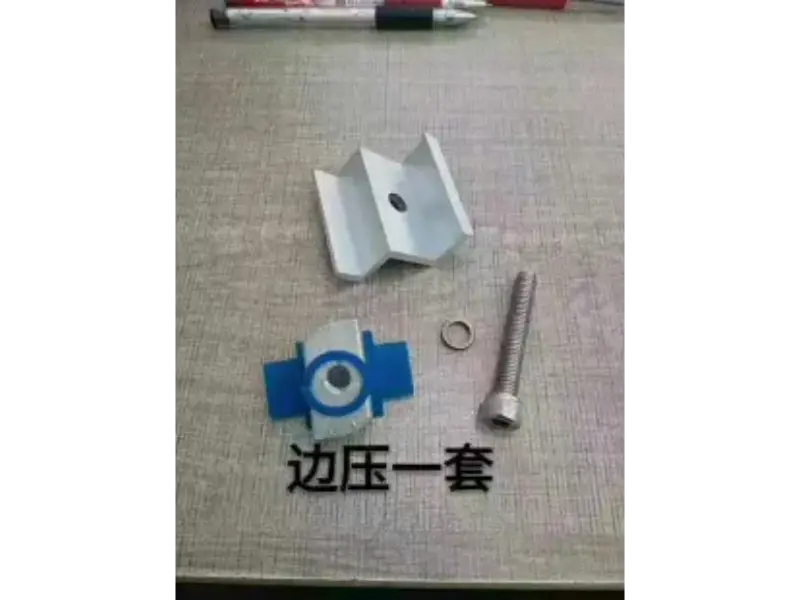

يتم تثبيت كتل تثبيت الحواف المصنوعة من سبائك الألومنيوم على الحواف الخارجية للوحدات الشمسية الأولى والأخيرة في مصفوفة كهروضوئية. فهي تثبت الوحدات على قضبان التثبيت، مما يحد من إزاحة نقطة النهاية ويوفر مقاومة ضد القوى الخارجية مثل الرياح العاتية وأحمال الثلوج. جنبًا إلى جنب مع المشابك الوسطى، فإنها تشكل نظام تثبيت كامل للوحدة. تأتي كل وحدة مزودة بمسامير وصواميل على شكل حرف T من الفولاذ المقاوم للصدأ 304، مع وسادة مطاطية اختيارية مضادة للانزلاق EPDM لحماية إطار الألمنيوم الخاص بالوحدة من المسافات البادئة أو الانزلاق. يسهل التصميم الهيكلي عملية الصرف والجريان السطحي، مما يساعد على تقليل تراكم الغبار والثلوج. هذه المشابك مناسبة لكل من الوحدات ذات الزجاج المفرد والزجاج المزدوج، والتي تنطبق على محطات الطاقة الكهروضوئية المثبتة على الأرض السكنية والتجارية والصناعية وعلى نطاق المرافق؛ يمكن أيضًا تخصيصها بناءً على سماكة الوحدة المحددة.
مصنوعة من سبائك الألومنيوم 6005-T5 أو 6063-T5، توفر كتل تثبيت الحواف المصنوعة من سبائك الألومنيوم نسبة قوة إلى وزن فائقة. وهي شديدة الصلابة ومقاومة للتشوه تحت الأحمال طويلة المدى، مما يقلل من الوزن الإجمالي للمصفوفة الكهروضوئية - وبالتالي خفض الحمل على أسطح المنازل والهياكل الداعمة - مع تبسيط عملية المعالجة والتركيب.
تتميز هذه المشابك بطبقة نهائية مؤكسدة بسماكة طبقة أكسيد تبلغ ≥10μm، وتظل ثابتة حتى في البيئات الساحلية أو رذاذ الملح أو الرطبة. وهي مدعومة بعملية مقاومة للتآكل داخلية شاملة، وتأتي مع ضمان ضد التآكل لمدة 25 عامًا، مما يقلل من تكاليف التشغيل والصيانة على المدى الطويل المرتبطة باستبدال المكونات أو معالجة الصدأ.
يتميز السطح الداخلي بمسننات مضادة للانزلاق، والتي عند دمجها مع وسادة مطاطية EPDM، تزيد الاحتكاك لمنع انزلاق الوحدة. يحمي هذا التصميم أيضًا إطار الوحدة، ويمنع حدوث فجوات أو تلف في إطار الألومنيوم والزجاج، مما يضمن التشغيل الآمن للوحدات على المدى الطويل.
يلغي التصميم المعياري الحاجة إلى المعالجة المعقدة في الموقع. يمكن أن يتم التثبيت بواسطة شخص واحد، مما يقلل من تحديات العمل على المرتفعات، ويقصر بشكل كبير الجداول الزمنية للبناء، ويساعد المالكين على توفير تكاليف العمالة ومدة المشروع. 5. القدرة على التكيف على نطاق واسع:
متوافق مع وحدات الطاقة الشمسية السائدة بسماكة 30/35/40 مم، مع دعم الأبعاد المخصصة غير القياسية. تم تصميمه لاستيعاب هياكل ووحدات إطارية مختلفة من شركات مصنعة مختلفة، ويمكن لنظام إمداد واحد أن يلبي متطلبات الملف الشخصي لمجموعة واسعة من المشاريع.
تم تصميم كتل تثبيت الحواف المصنوعة من سبائك الألومنيوم لتلبية متطلبات الحمل الهيكلي في المناطق المعرضة للرياح العاتية وتساقط الثلوج بغزارة. عند استخدامها مع المشابك الوسطى، فإنها تضمن الاستقرار العام للمصفوفة الشمسية. نظرًا لأن المشابك وقضبان التثبيت يتم توفيرها من قبل نفس الشركة المصنعة، فإنها توفر درجة عالية من الدقة، مما يقلل من المشكلات مثل سوء الملاءمة أو الانزلاق أثناء التجميع في الموقع.
يتم استخدام قضبان الألومنيوم الأولية فقط؛ يمنع منعا باتا الألومنيوم المعاد تدويره أو الخردة. تخضع المواد الخام الواردة لفحوصات جودة عشوائية للتخلص من المواد الأساسية دون المستوى المطلوب في المصدر، مما يضمن خصائص ميكانيكية متسقة ومقاومة للتآكل على المدى الطويل.
يتم إجراء عمليات تفتيش صارمة طوال مراحل البثق والتصنيع ومعالجة الأسطح. يتم التحكم بشكل صارم في تفاوتات الأبعاد، ويتم إجراء عمليات فحص "المادة الأولى" للأبعاد الحرجة قبل بدء الإنتاج الضخم، مما يضمن توافقًا ثابتًا وأداء قفل عبر كل دفعة من المشابك.
تخضع المنتجات لاختبارات عشوائية فيما يتعلق بالمظهر وسمك طبقة الأكسيد والصلابة وقدرة التحميل القابلة للسحب. يمكن تقديم تقارير الاختبار للتأكد من أن جميع مؤشرات الأداء تلبي معايير قبول المشروع.

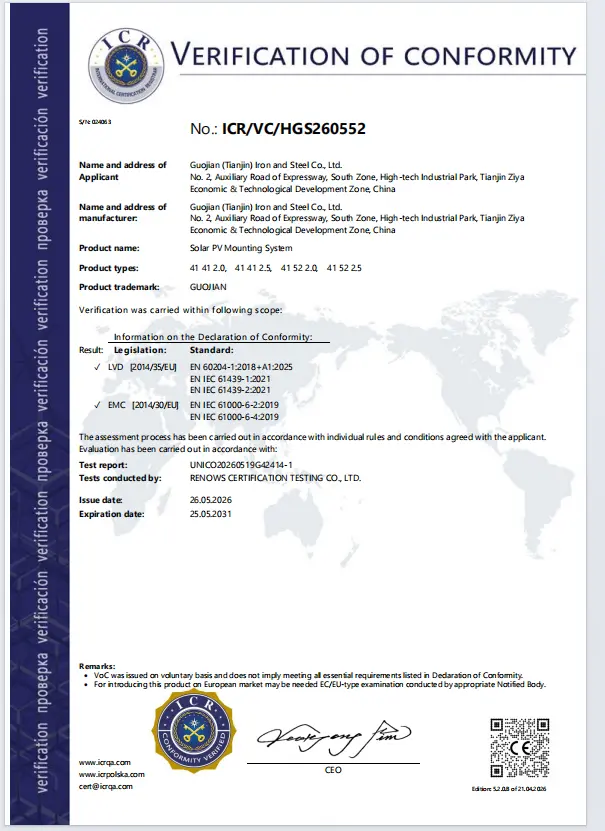

إن كتل تثبيت الحواف المصنوعة من سبائك الألومنيوم حاصلة على شهادة ISO9001 وCE. يتم توفير شهادات المواد ووثائق الضمان مع كل شحنة، لتلبية متطلبات المناقصات المحلية وكذلك التفتيش والتخليص الجمركي للمشاريع الخارجية.
يتم تعبئة المكونات بشكل فردي ووضعها في علب كرتون خارجية معززة لمنع التلف أو التشوه أثناء النقل البحري أو البري، مما يقلل من خطر وصول البضائع في حالة غير صالحة للاستخدام.
خدمة ما بعد البيع
نحن نقدم مساعدة مجانية في اختيار المنتج، وتخطيط التثبيت، والاستشارات الفنية الحاملة، بما في ذلك مراجعة مخططات المشروع. قبل الشراء، يمكننا المساعدة في تحديد المواصفات المناسبة بناءً على متطلبات حمل الرياح/الثلوج للمشروع وسمك الوحدة؛ خلال مرحلة التثبيت، نقدم إرشادات التثبيت الشاملة.
في ظل ظروف الاستخدام الخارجية العادية، تأتي كتل تثبيت الحواف المصنوعة من سبائك الألومنيوم مع ضمان ضد التآكل لمدة 25 عامًا، وتأتي أدوات التثبيت المصنوعة من الفولاذ المقاوم للصدأ مع ضمان لمدة 10 سنوات يغطي عيوب المواد والتصنيع.
بالنسبة لقضايا الجودة الناشئة عن عيوب التصنيع، فإننا نقدم عمليات الاستبدال أو الاستبدال أو التعويض المتفاوض عليه. نحن نقدم استجابة سريعة عند التحقق عبر الصور لضمان عدم تأخير الجداول الزمنية للمشروع بسبب مشكلات المكونات.
تتم جدولة الإنتاج وفقًا للجداول الزمنية للمشروع، مع دعم عمليات التسليم المرحلية. بالنسبة لطلبات التصدير، نقدم وثائق التعبئة والتخليص الجمركي وندعم شروط التجارة المختلفة، مما يضمن الشحن في الوقت المناسب لكل من الطلبات المحلية والدولية.
نحن نقدم التنسيق السريع للمشكلات الفنية ونقدم التوجيه عن بعد للتركيب والتشغيل في الموقع. يتم الرد على الأسئلة المتعلقة بالأبعاد أو الملاءمة أثناء التثبيت على الفور عبر الإنترنت. بعد التسليم، نقوم بإجراء متابعات منتظمة لمراقبة أداء المنتج في الموقع وجمع التعليقات لتحسين اختيار المنتج في المشاريع المستقبلية.
ج: لا يجوز تبديلهما. يتم تثبيت المشابك الوسطى بين الوحدات لتأمين لوحتين متجاورتين في وقت واحد، في حين يتم تثبيت كتل تثبيت الحواف المصنوعة من سبائك الألومنيوم في نهايات المصفوفة لتأمين الحافة الخارجية للوحدة؛ كلاهما مطلوب لتأمين المصفوفة بشكل كامل.
ج: تتميز المشابك بفتحات داخلية مصممة لسماكات محددة للوحدة؛ ما عليك سوى مطابقة المشبك مع سمك الوحدة الفعلي. وهي مجهزة بوسادات مطاطية EPDM لتبطين وحماية إطار الوحدة. لن يؤدي التثبيت المناسب إلى إتلاف الإطار الزجاجي أو الألومنيوم، على الرغم من أنه لا يوصى باستخدام القوة المفرطة التي تتجاوز مواصفات عزم الدوران.
ج: نعم، يمكن شراء المشابك الطرفية المصنوعة من سبائك الألومنيوم بشكل فردي. يمكن أيضًا طلب المشابك الوسطى والمثبتات بشكل منفصل، ونحن نقبل الطلبات بجميع الأحجام، بدءًا من الدفعات الصغيرة إلى الكبيرة.
ج: نعم، فهي متوافقة مع كل من الوحدات ذات الزجاج المفرد والزجاج المزدوج. ما عليك سوى تقديم هيكل الإطار وسمك الوحدات الخاصة بك عند تقديم الطلب، وسنقوم بتوفير الفتحات المناسبة وتكوينات الحشية المطاطية.
ج: تتميز مشابك الحواف المصنوعة من سبائك الألومنيوم بطبقة مؤكسدة بسمك ≥10μm، مما يضمن مقاومة مستقرة لضباب الملح - وهو مثالي للبيئات الساحلية الرطبة. كما أنها تأتي مع ضمان ضد التآكل لمدة 25 عامًا. بالنسبة للمناطق الصناعية شديدة التآكل، يمكننا تقييم الخيارات المتاحة لطلاء مؤكسد أكثر سمكًا.
ج: بالنسبة للمواصفات القياسية، تكون العناصر بشكل عام متوفرة في المخزون ويتم شحنها خلال 7 إلى 10 أيام عمل. بالنسبة للأحجام غير القياسية والمخصصة أو السماكات المحددة، تبلغ المهلة الزمنية حوالي 15-25 يوم عمل؛ سنؤكد الجدول الزمني الدقيق قبل تقديم طلبك.
